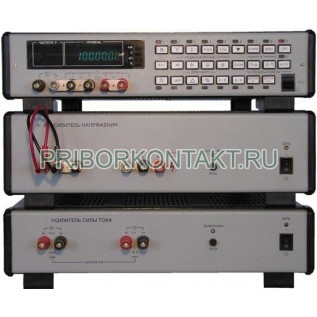

Калибратор переменного напряжения Н4-6

Также этот прибор может называться: Н46, Н4 6, НЧ-6, НЧ6, НЧ 6, h4-6, h46, h4 6.

Н4-6 калибратор переменного напряжения предназначенный для поверки, калибровки и исследований широкой номенклатуры приборов и устройств, как в составе автоматизированных систем (с приборными интерфейсами RS-232C и IEEE 488), так и автономно.

Технические характеристики Н4-6:

Воспроизведение напряжений постоянного тока калибратора - до ±1000 В.

Предел допускаемой основной погрешности за 90 дней при температуре (tk±1)° C в поддиапазоне:

- 0,2 В - (0,0015%U + 2 мкВ);

- 2 Ва - (0,0015%U + 0,0005%Uп);

- 2 В - (0,0015%U + 0,0002%Uп);

- 20 В - (0,001%U + 0,00015%Uп);

- 200 В - (0,0025%U + 0,00025%Uп);

- 1000 В - (0,0025%U + 0,0005%Uп).

Предел допускаемой основной погрешности за 1 год при температуре (23±5)° C в поддиапазоне:

- 0,2 В - (0,0025%U + 2 мкВ);

- 2 Ва - (0,0025%U + 0,001%Uп);

- 2 В - (0,0025%U + 0,00025%Uп);

- 20 В - (0,002%U + 0,0002%Uп);

- 200 В - (0,0035%U + 0,00035%Uп);

- 1000 В - (0,0035%U + 0,0005%Uп).

Предел допускаемой основной погрешности за 3 года при температуре (23±5)° C в поддиапазоне:

- 0,2 В - (0,005%U + 2 мкВ);

- 2 Ва - (0,005%U + 0,002%Uп);

- 2 В - (0,005%U + 0,0003%Uп);

- 20 В - (0,005%U + 0,0005%Uп);

- 200 В - (0,006%U + 0,0006%Uп);

- 1000 В - (0,006%U + 0,0012%Uп),

где tk - температура калибровки;

2 Ва (2 В - активный) допускает нагрузку до 20 мА и реализуется в режиме воспроизведения напряжения постоянного тока с четырёхпроводным выходом (включена кнопка "4 WIRE").

Воспроизведение напряжений переменного тока синусоидальной формы калибратора Н4-6:

- в диапазоне от 0,1 Гц до 20 кГц - до 500 В;

- в диапазоне 0,1 Гц - 10 кГц - до 700 В.

Предел допускаемой основной погрешности в поддиапазоне 0,2 В, 2 В и 20 В за 1 год при температуре (23±5)° С с частотой:

- от 0,1 Гц до 20 кГц - ±(0,015%U + 0,0015%Uп + 30 мкВ);

- от 21 кГц до 50 кГц - ±(0,025%U + 0,0025%Uп + 35 мкВ);

- от 51 кГц до 100 кГц - ±(0,04%U + 0,004%Uп + 40 мкВ).

Предел допускаемой основной погрешности в поддиапазоне 0,2 В, 2 В и 20 В за 3 года при температуре (23±5)° С с частотой:

- от 0,1 Гц до 20 кГц - ±(0,03%U + 0,003%Uп + 30 мкВ);

- от 21 кГц до 50 кГц - ±(0,04%U + 0,004%Uп + 35 мкВ);

- от 51 кГц до 100 кГц - ±(0,055%U + 0,0055%Uп + 40 мкВ).

Предел допускаемой основной погрешности в поддиапазоне 200 В за 1 год при температуре (23±5)° С с частотой:

- от 0,1 Гц до 20 кГц - ±(0,025%U + 0,0025%Uп);

- от 21 Гц до 50 кГц - ±(0,04%U + 0,004%Uп);

- от 50 Гц до 100 кГц - ±(0,05%U + 0,005%Uп).

Предел допускаемой основной погрешности в поддиапазоне 200 В за 3 года при температуре (23±5)° С с частотой:

- от 0,1 Гц до 20 кГц - ±(0,04%U + 0,004%Uп);

- от 21 Гц до 50 кГц - ±(0,055%U + 0,0055%Uп);

- от 50 Гц до 100 кГц - ±(0,065%U + 0,0065%Uп).

Предел допускаемой основной погрешности в поддиапазоне 1000 В при температуре (23±5)° С с частотой от 0,1 Гц до 10 кГц за:

- 1 год - ±(0,04%U + 0,004%Uп);

- 3 года - ±(0,05%U + 0,005%Uп).

Воспроизведение силы постоянного тока калибратора Н4-6 - до ±10 А.

Предел допускаемой основной погрешности за 1 год при температуре (23±5)° C в поддиапазоне:

- 0,2 мА, 2 мА, 20 мА - ± (0,005% I + 0,002% Iп);

- 200 мА - ± (0,008% I + 0,002% Iп);

- 2 А - ± (0,01% I + 0,004% Iп);

- 10 А - ± (0,03% I + 0,02% Iп).

Предел допускаемой основной погрешности за 3 года при температуре (23±5)° C в поддиапазоне:

- 0,2 мА, 2 мА, 20 мА - ± (0,01% I + 0,003% Iп);

- 200 мА - ± (0,013% I + 0,003% Iп);

- 2 А - ± (0,015% I + 0,005% Iп);

- 10 А - ± (0,04% I + 0,02% Iп).

Воспроизведение отклонений, от установленного значения воспроизводимого параметра в автоматизированные системы и комплексы многоцелевого назначения на основе приборного интерфейса последовательного типа RS-232С (СТЫК С2-ИС) и КОП (IEEE 488).

Воспроизведение тока синусоидальной формы калибратора:

- в диапазоне частот - от 0,1 Гц до 10 кГц - до 2 А;

- в диапазоне частот от 0,1 Гц до 5 кГц - до 10 А.

Предел допускаемой основной погрешности за 1 год при температуре (23±5)° С на частоте от 0,1 Гц до 1000 Гц:

- в поддиапазоне 0,2 мА с диапазоном от 0,1 нА до 0,2 мА - ±(0,05% I + 0,01% Iп);

- в поддиапазоне 2 мА, 20 мА, 200 мА с диапазоном от 1 нА до 2 мА, от 10 нА до 20 мА, от 100 нА до 200 мА - ±(0,05% I + 0,005% Iп);

- в поддиапазоне 2 А с диапазоном от 1 мкА до 2 А - ±(0,08% I + 0,01% Iп);

- в поддиапазоне 10 А с диапазоном от 10 мкА до 20 А - ±(0,1% I + 0,02% Iп).

Предел допускаемой основной погрешности за 1 год при температуре (23±5)° С на частоте от 1,1 кГц до 5 кГц:

- в поддиапазоне 0,2 мА с диапазоном от 0,1 нА до 0,2 мА - ±(0,1% I + 0,05% Iп);

- в поддиапазоне 2 мА, 20 мА, 200 мА с диапазоном от 1 нА до 2 мА, от 10 нА до 20 мА, от 100 нА до 200 мА - ±(0,08% I + 0,01% Iп);

- в поддиапазоне 2 А с диапазоном от 1 мкА до 2 А - ±(0,15% I + 0,015% Iп);

- в поддиапазоне 10 А с диапазоном от 10 мкА до 20 А - ±(0,5% I + 0,05% Iп).

Предел допускаемой основной погрешности за 1 год при температуре (23±5)° С на частоте от 5,1 кГц до 10 кГц:

- в поддиапазоне 0,2 мА с диапазоном от 0,1 нА до 0,2 мА - ±(0,5% I + 0,25% Iп);

- в поддиапазоне 2 мА, 20 мА, 200 мА с диапазоном от 1 нА до 2 мА, от 10 нА до 20 мА, от 100 нА до 200 мА - ±(0,25% I + 0,05% Iп);

- в поддиапазоне 2 А с диапазоном от 1 мкА до 2 А - ±(0,5% I + 0,05% Iп).

При трехгодичном межповерочном интервале погрешность увеличивается на 25%.

Воспроизведение сопротивлений постоянному току в декадных точках Н4-6 - от 10 Ом до 10 МОм.

Предел допускаемой основной погрешности при температуре (23±5)° С с номинальным значением сопротивления 10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм:

- за 1 год - 0,003%;

- за 3 года - 0,005%.

Предел допускаемой основной погрешности при температуре (23±5)° С с номинальным значением сопротивления 1 МОм:

- за 1 год - 0,02%;

- за 3 года - 0,04%.

Предел допускаемой основной погрешности при температуре (23±5)° С с номинальным значением сопротивления 10 МОм:

- за 1 год - 0,03%;

- за 3 года - 0,05%.

Время установления выходного параметра с нормируемой погрешностью. Наименование параметра:

- время установления напряжения и силы тока - не более 0,1 мс;

- время выбора поддиапазона напряжения и силы тока - не более 0,5 с;

- время установления частоты - не более 0,5 с;

- время установления поддиапазона частоты:

- от 1 Гц до 100 Гц и от 1 кГц до 100 кГц - не более 2 с;

- от 0,1 Гц до 1 Гц и от 0,1 кГц до 1 кГц - не более 3 с;

- время установления сопротивления - не более 10 мс;

- скорость программирования (время установления параметра через интерфейс) - не менее десяти точек в секунду.

Электрическое сопротивление изоляции между цепями питания калибратора (в том числе и усилителей) и корпусом не менее:

- в нормальных условиях применения - 20 МОм;

- при повышенной температуре окружающего воздуха - 5 МОм.

Электрическое сопротивление между внешним зажимом (контактом) защитного заземления и корпусом Н4-6 (в том числе усилителей) - не более 0,5 Ом.

Прибор (в том числе и усилители) обеспечивает свои технические характеристики в пределах норм, по истечении времени установления рабочего режима, равного - 2 ч.

Калибраторы Н4-6 (в том числе и усилители) допускают непрерывную работу в рабочих условиях применения при сохранении своих технических характеристик в пределах норм в течение - не менее 24 ч.

Параметры надежности:

- средняя наработка на отказ Н4-6 (и усилителей) - не менее 10000 ч;

- гамма-процентный ресурс калибратора (и усилителей) при γ = 90% - не менее 10000 ч;

- гамма-процентный срок службы Н4-6 (и усилителей) при γ=80% - не менее 15 лет;

- гамма-процентный срок сохраняемости калибратора (и усилителей) для отапливаемых хранилищ - не менее 10 лет или для неотапливаемых хранилищ при γ = 90% - 5 лет;

- среднее время восстановления работоспособного состояния Н4-6 (и усилителей) - не более 120 мин;

- вероятность отсутствия скрытых отказов калибратора (и усилителей) за межповерочный интервал 24 мес при среднем коэффициенте использования 0,23 - не менее 0,9.

Параметры интерфейса СТЫК С2:

- калибраторы Н4-6 могут быть использован в составе автоматизированных измерительных систем различного назначения с последовательным интерфейсом (интерфейс СТЫК С2-ИС), К5-232С (Е1А-232Э, У24). При этом обеспечивается полное управление всеми режимами и функциями прибора;

- уровень сигналов на передающих линиях Н4-6 при нагрузке 3 кОм - не менее 5 В;

- скорость - 4800 бод (бит/с);

- данные - 8 бит;

- бит "четность" - отсутствует;

- сигнал "стоп” - 1 бит.

Параметры интерфейса КОП (1ЕЕЕ 488):

- СИ1 - синхронизация источника;

- СП1 - синхронизация приема;

- И5 - источник;

- ПЗ - приемник;

- З1 - запрос на обслуживание;

- ДМ1 - дистанционный местный,

- ОП1 - параллельный опрос;

- СБ1 - очистить устройство;

- ЗП1 - запуск устройства.

Габаритные размеры:

- калибратора Н4-6 и усилителя силы тока - 368×100×485 мм;

- усилителя напряжения 368×115×490 мм.

Масса:

- калибратора Н4-6 - не более 8,5 кг;

- усилителя напряжения - не более 9,8 кг;

- усилителя силы тока - не более 8,8 кг.

Рабочие условия эксплуатации:

Температура окружающего воздуха - от +5° С до +40 °С;

Относительная влажность при температуре до +25°С - до 80%;

Напряжение питающей сети (220±22) В;

Частота питающей сети - от 48 Гц до 52 Гц;

Потребляемая мощность:

- калибратором Н4-6 - не более 70 В·А;

- усилителем напряжения и силы тока - не более 150 В·А.
