Калибратор К2-50

К2-50

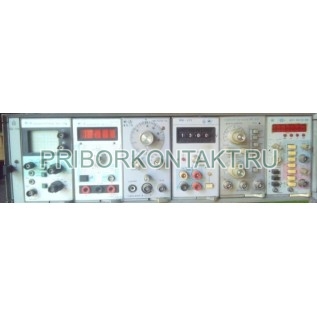

Установка измерительная К2-50

Также этот прибор может называться: К250, К2 50, k2-50, k2 50, k2-50.

К2-50 установка измерительная предназначена для исследования и измерения параметров различных сигналов при разработке, эксплуатации и ремонте радиоэлектронной аппаратуры различных видов и назначений.

Установки К2-50 выпускаются на базе комплекта модульных малогабаритных измерительных приборов. В их состав входят блок базовый ББ1/4, вольтметр универсальный Я1В-23, преобразователь напряжения Я9В-34, блок осциллографа универсального Я4С-109.

Технические характеристики К2-50:

Блок осциллографа универсального Я4С-109:

Полоса пропускания - от 0 до 35 МГц.

Коэффициент отклонения - от 1 мВ/дел до 20 В/дел.

Коэффициент развертки - от 0,01 мкс/дел до 0,5 с/дел.

Аределы основной погрешности коэффициентов отклонения и развертки - ±3%.

Вольтметр универсальный Я1В-23:

Напряжение постоянного тока - до 1000 В.

Напряжение переменного тока - до 300 В.

Сила постоянного и переменного тока - до 2 А.

Сопротивление - не более 20 МОм.

Температура - от -30° С до +100° С.

Преобразователь напряжения Я9В-34:

Диапазон преобразования напряжения - от 0 до 10 В.

Пределы основной погрешности преобразования напряжений постоянного тока - ±5 мВ.

Питание:

- напряжение - 220±22 В или 220±5% В;

- частота - 50±0,5 Гц; от 428 Гц до 388 Гц.

Потребляемая мощность - 240 В·А.

Габаритные размеры - 336×157×556 мм.

Масса - 20 кг.

К2-50 измеряют напряжение постоянного и переменного тока, температуру, обеспечивают линейное преобразование мгновенных значений напряжений повторяющихся и однократных сигналов в напряжение постоянного тока.
