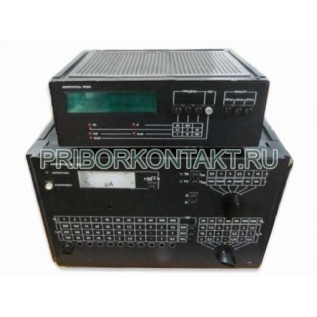

Устройство поверки измерительных трансформаторов К535

Также это устройство может называться: К-535, К 535, k535, k-535, k 535.

К535 устройство поверки измерительных трансформаторов предназначено для измерения погрешностей трансформаторов тока классов точности от 0,02 и ниже и трансформаторов напряжения классов точности от 0,05 и ниже.

В состав комплекта входит измеритель Ф5304 и компаратор И562.

Технические характеристики К535:

Номинальные значения вторичного напряжения поверяемых трансформаторов напряжения - 100:3 В; 100:√3 В; 100 В; 200:√3 В; 150 В; 200 В.

Номинальные значения вторичного тока поверяемых трансформаторов тока - 0,5 А; 1 А; 2 А; 2,5 А; 5 А.

Устройства К535 обеспечивают измерение токовой и угловой погрешностей трансформаторов тока абсолютным методом (без использования образцового трансформатора) с номинальными значениями сравниваемых первичного и вторичного токов компаратора И562 согласно таблице:

Конечные значения диапазонов измерения погрешностей, нормальная и рабочая области значений частот:

Конечные значения диапазонов измерения активной и реактивной составляющих номинальной мощности нагрузки поверяемых трансформаторов - 1 Вт; 10 Вт; 100 Вт.

Конечные значения диапазонов измерения К535 относительного значения вторичного напряжения (тока) от номинального значения напряжения (тока) - 15%; 150%.

Пределы допускаемой основной приведенной погрешности при измерении относительного значения вторичного напряжения (тока) от конечного значения диапазона измерения равны:

- по табло измерителя Ф5304 - ±1,5%;

- по аналоговому прибору компаратора - ±2,5%.

Пределы допускаемой основной абсолютной погрешности компаратора И562 равны:

- токовой погрешности - ±0,005%;

- угловой погрешности - ±0,3%.

Напряжение сети переменного тока К535 - 220±22 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность - не более 50 В·А.

Габаритные размеры блоков устройства:

- измерителя Ф5304 - 330×150×350 мм;

- компаратора И562 - 450×300×470 мм.

Масса блоков устройства К535:

- измерителя Ф5304 - 8,5 кг;

- компаратора И562 - 26,5 кг.
