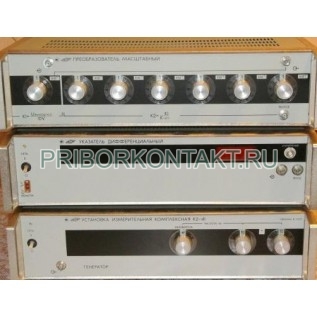

Установка измерительная К2-41

Также этот прибор может называться: К241, К2 41, К-241, k241, k2 41, k-241, k2-41.

К2-41 установка измерительная предназначена для измерения параметров четырехполюсников: измерительных усилителей, делителей напряжения, преобразователей напряжения переменного тока в напряжение постоянного тока, цифровых вольтметров переменного тока.

Установки К2-41 могут использоваться как дифференциальный вольтметр с высокой разрешающей способностью.

Технические характеристики К2-41:

Диапазон дискретно устанавливаемого отношения напряжения - от 10^-6 до 10.

Диапазон частот выходных напряжений - от 20 Гц до 200 кГц.

Пределы относительной погрешности установки на частоте 1 кГц - от 5% до 0,02%.

Пределы основной погрешности установки опорного напряжения 10 В:

- для частоты от 200 Гц до 20 кГц - ±0,15%;

- для частоты от 20 Гц до 200 кГц - ±0,3%.

Нестабильность опорного напряжения К2-41 за 15 мин - ±0,05%.

Пределы относительной погрешности напряжения при непосредственном отсчете - ±4%.

Разрешающая способность отсчета относительной погрешности напряжения:

- при входных напряжениях от 0,1 В до 10 В - 0,01%;

- при входных напряжениях от 0,01 В до 0,1 В - 0,1%.

Потребляемая мощность К2-41 - 110 В·А.

Питание:

- напряжение - 220±22 В; 220±11 В;

- частота - 50±0,5 Гц; от 428 Гц до 388 Гц.

Габаритные размеры К2-41:

- блока генератора - 486×135×480 мм;

- блока указателя дифференциального 486×135×480 мм;

- блока преобразователя масштабного 486×135×480 мм.

Масса:

- блока генератора - 13 кг;

- блока указателя дифференциального - 13 кг;

- блока преобразователя масштабного - 11 кг.
