Калибратор Р3015

Компаратор сопротивлений Р3015 (Р 3015, Р-3015, p3015, p 3015, p-3015)

Компаратор сопротивлений Р3015 (далее - компаратор) предназначен для определения на постоянном токе относительной разности сопротивлений (далее - относительной разности z) двух внешних дискретных и (или) интегральных резисторов, не имеющих между собой гальванической связи, и представления результата сравнения в процентах на цифровом табло.

Диапазон сравнения 10^-2Ом-10⁷Ом
Основная погрешность 0,1-0,0001%

Компараторы сопротивлений Р3015 (далее - компараторы) предназначены для определения на постоянном токе относительной разности сопротивлений (далее - относительной разности z) двух внешних дискретных и (или) интегральных резисторов, не имеющих между собой гальванической связи, и представления результата сравнения в процентах на цифровом табло.

Условия эксплуатации:

температура окружающего воздуха от 10 до 35 °С;

относительная влажность воздуха 80 % при температуре 25 °С;

напряжение питающей сети (220±22)В;

частота питающей сети (50±1)Гц или (60±1,2)Гц;

коэффициент искажения кривой напряжения не более 5%;

внешние электрические и магнитные поля, кроме Земного, отсутствуют;

Компараторы сопротивлений Р3015, поставляемые в районы с тропическим климатом (компараторы с маркировкой "Р3015-04.1**"), должны эксплуатироваться в помещении с кондиционированным или частично кондиционированным воздухом.

Технические данные приборов компараторы сопротивлений Р3015

Диапазоны сравнения, значение напряжения на образцовом резисторе R_n (U_RN) во время сравнения сопротивлений резисторов соответствуют указанным в табл.1. Компаратор сопротивления Р3015 обеспечивает ручной и автоматический режимы запуска и режим дистанционного управления (ввод-вывод информации через встроенный интерфейс) по ГОСТ 26.003-80.

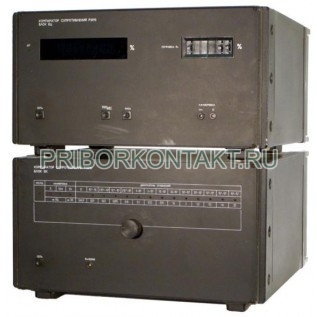

Компаратор обеспечивает автоматический выбор полярности и пределов относительной разности z: ±0,01; 0,1; 1; 10; 100 %. Компаратор состоит из двух блоков: блока компаратора (БК) и блока цифрового (БЦ), соединяемых между собой двумя кабелями.

На цифровое табло БЦ выводится:

значение измеряемой относительной разности z с плавающей запятой, положение которой соответствует пределу относительной разности согласно табл.2;

знак полярности измеренной относительной разности z;

буква "П" на знаковом индикаторе перед цифровыми разрядами, сигнализирующая о перегрузке при обрыве в цепи сравниваемых резисторов или относительной разности z более 119,99%.

Длительность измерительного цикла прибора компаратор сопротивления Р3015 при всех видах запуска устанавливается автоматически в зависимости от диапазона сравнения согласно табл. 3. Предел допускаемой основной погрешности компаратора при сравнении сопротивлений резисторов во всех режимах запуска соответствует табл.1. Измеренная относительная разность z измеряемого и образцового резисторов в процентах равна: Z = 100 ·(R_x - R_N)/R_N, где R_x и R_N - действительные значения сопротивлений, соответственно измеряемого и образцового резисторов.

Предел допускаемой дополнительной погрешности компаратора, вызванной изменением температуры окружающего воздуха от нормальной (20±2)°С до любой в пределах от 10 до 35°С, равен половине предела допускаемой основной погрешности на каждые 10°С изменения температуры. Предел допускаемой дополнительной погрешности компаратора, вызванной изменением напряжения питания на ± 10% от номинального (220В), равен половине предела допускаемой основной погрешности.

Компаратор сопротивления Р3015 имеет устройство для введения поправки на действительное значение сопротивления образцового резистора R_N от 0 до ±0,0099% от его номинального значения ступенями по 0,0001%. Поправка должна вводиться при измерении относительной разности ±(0,000000 - 0,9999%).

Время установления рабочего режима (после включения в сеть) - 30 минут. Продолжительность непрерывной работы компаратора без калибровки и установки нуля не менее 1 ч. Продолжительность непрерывной работы компаратора не менее 8 ч., причем время установления рабочего режима в указанную продолжительность непрерывной работы не входит. Время перерыва до повторного включения не менее 30 мин.

Сопротивление между любой доступной для прикосновения металлической деталью корпуса любого из блоков и зажимом "╧" не превышает 0,5Ом. Изоляция между цепью питания "220В" и зажимом "╧" У каждого блока БК и БЦ, а также между цепью питания "220В" обоих блоков (блоки БК и БЦ соединены соединительными кабелями) и измерительной цепью (закороченные концы кабелей R_x и R_N) выдерживает в нормальных условиях применения в течение 1мин действие испытательного напряжения переменного тока частотой (50±1)Гц практически синусоидальной формы, действующее значение которого 1,5 кВ.

Сопротивление изоляции между цепью питания прибора компаратор сопротивленияР3015 "220В" у каждого блока БК и БЦ и зажимами "╧", а также между цепью питания "220В" обоих блоков (блоки БК и БЦ соединены соединительными кабелями) и измерительной цепью (закороченные концы кабелей R_x и R_N) - не менее 10⁸Ом при напряжении 100-200В в нормальных условиях применения. Мощность, потребляемая компаратором, не более 110 В·А. Габаритные размеры, мм , не более БК: 450 х 250 х 450; БЦ: 450 х 250 х 450. Масса компаратора не более 30 кг.
