УИ300.1

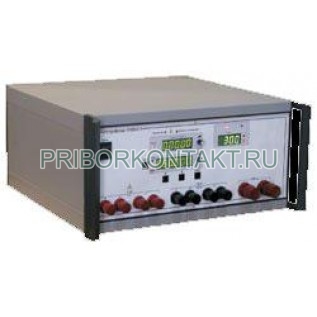

Устройство УИ300.1 для питания измерительных цепей постоянного и переменного токов (УИ-300.1, УИ 300.1)

Устройство УИ300.1 для питания измерительных цепей постоянного и переменного токов предназначено для поверки и градуировки амперметров и вольтметров постоянного и переменного тока всех систем методом сличения с показаниями образцовых приборов классом точности 0,2 и менее точных. Устройство УИ300.1 позволяет осуществлять поверку однофазных частотомеров класса 0,2 и менее точных.

Технические характеристики приборов устройства УИ300.1 для питания измерительных цепей постоянного и переменного токов:

Температура окружающего воздуха - от +10?С до +35?С;

Относительная влажность воздуха - не более 80% при температуре +25?С;

Питание - от сети переменного тока, напряжением 220В±22В, 50Гц±1Гц;

Номинальные значения выходных величин переменного и постоянного тока (напряжения и тока нагрузки) прибора устройство УИ300.1 для питания измерительных цепей постоянного и переменного тока соответствуют значениям, указанным в таблице 1;

Таблица 1 Номинальные значения выходных величин переменного и постоянного тока (напряжения и тока нагрузки) прибора устройство УИ300.1 для питания измерительных цепей постоянного и переменного тока

Максимальные значения регулирования напряжения каждого предела превышают на 10% номинальные значения, указанные в таблице 1 при номинальной нагрузке;

Кратковременная нестабильность (в течение 5мин) параметров выходных величин (напряжения, тока) прибора устройство УИ300.1 для питания измерительных цепей постоянного и переменного тока составляет 2% от их номинальных значений;

Коэффициент нелинейных искажений синусоидальных выходных напряжений не превышает 2%;

Действующее значение переменной составляющей выходных напряжений постоянного тока не превышает 1В;

Диапазон регулирования частоты выходного напряжения (тока) прибора устройство для питания измерительных цепей постоянного и переменного тока УИ300.1 обеспечивается от 45Гц до 500Гц;

Пределы допускаемой основной погрешности воспроизведения частоты выходного напряжения (тока) составляют не более ±0,01%;

Нестабильность воспроизведения частоты выходного напряжения (тока) прибора устройство УИ300.1 для питания измерительных цепей постоянного и переменного тока в диапазоне частот от 45Гц до 500Гц в рабочих условиях применения составляет не более 0,01%;

Режим работы - непрерывный;

Время непрерывной работы без выключения составляет не менее 8ч;

Время перерыва до повторного включения прибора устройство УИ300.1 для питания измерительных цепей постоянного и переменного тока - не менее 0,5ч;

Допускается непрерывная работа при неизменном положении органов регулирования в течение 4ч;

Мощность, потребляемая устройством от однофазной сети переменного тока, составляет не более 750В?А;

Время установления рабочего режима прибора устройство УИ300.1 для питания измерительных цепей постоянного и переменного тока - не более 3мин;

Габаритные размеры - 450х435х178мм;

Масса - не более 30кг.
