Описание товара

К515

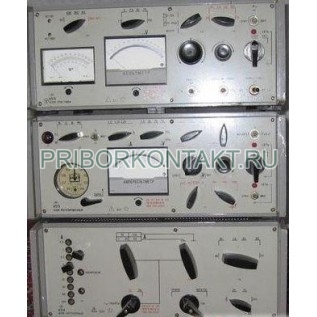

Блок К515 приставка (К-515, К 515, k515, k-515, k 515)
Блок К515 приставка входит в комплект поставки прибора установка У5053.
Технические характеристики приборов блоки К515 приставки:
При совместной работе с блоками К513, К514, дополнительно обеспечивает:
- симметричное трехфазное напряжение на зажимах «А», «В», «С», «НАГРУЗКА» блока К515 в режиме «НОРМАЛЬНЫЙ»; Величина выходного напряжения между любыми двумя фазами не более 112В без нагрузки и не менее 98В при нагрузке 2А на фазу и номинальном напряжении сети, между любой фазой и нулем - не более 64,6В и не менее 56,6В соответственно;
- трехфазный ток в нагрузке блока К515 в режиме «НОРМАЛЬНЫЙ» до 2А в течение 1ч;
- плавную регулировку напряжений между двумя фазами на зажимах «НАГРУЗКА» блока К515 в «аварийном» режиме;
- синусоидальную форму кривой напряжения на зажимах «НАГРУЗКА» блока К515; Разница между коэффициентами нелинейных искажений напряжения на нагрузке и в сети не превышает: 2% - в «нормальном» режиме при отсутствии нагрузки; 5% - в «нормальном» режиме при нагрузке 2А на фазу и в «аварийном» режиме при имитации двухфазного короткого замыкания на нагрузке 2А и снижении «аварийного» напряжения до нуля;
- измерение напряжений от 0,2В до 110В на выходных зажимах «НАГРУЗКА» в «аварийном» режиме;
- плавную регулировку в пределах 0º-360º угла сдвига фаз между током и «аварийным» напряжением;
- измерение углов сдвига фаз от 0º до 360º и от 0º до 90º в диапазоне измерений токов от 0,3А до 30А и напряжений от 3В до 150В в двух режимах: между током, создаваемым блоками К513 и К514 и «аварийным» напряжением, подводимым к выходным зажимам «НАГРУЗКА»; между током, создаваемым блоками К513, К514 и внешним напряжением, подводимым на зажимы «Uр» блока К515, при положении тумблера «S25» «ВНЕШН.»;
- определение чередования фаз на выходе фазорегулятора в «аварийном» режиме при напряжении не ниже 35В или 100В;
- имитацию пофазно сопротивлений жил контрольного кабеля от трансформатора напряжения до проверяемой панели защиты в пределах от 0,25 Ом до 3,3 Ом;
- имитацию двухфазного или трехфазного коротких замыканий со сбросом напряжения на зажимах «НАГРУЗКА»: при двухфазном коротком замыкании - до величины напряжения установки; при трехфазном коротком замыкании - до нуля или до расчетной величины «напряжения влияния», наводимую в цепях напряжения проверяемой защиты от токов других присоединений. Величина «напряжения влияния» устанавливается движком автотрансформатора Т5;
- возможность получения с помощью переключателя «S29» только двухфазного напряжения выхода, подводимого переключателем «S26» к любой паре фаз нагрузки с одновременным закорачиванием одной из них с третьей фазой нагрузки на выходных зажимах блока;
- возможность с помощью переключателя «S27» и реле К6 осуществлять сброс «обратной» мощности, подаваемой на защиту в режиме имитации двухфазных коротких замыканий с сохранением ее питания постоянным или выпрямленным напряжением от блока К513;
- возможность управления цепями проверяемой защиты с помощью замыкающего и розмыкающего контактов реле К4, выведенных на отдельные зажимы «К4з» и «К4р».
