К2-53

Также этот прибор может называться: К253, К2 53, К-253, К2-5з, k253, k2 53, k-253, k2-53.

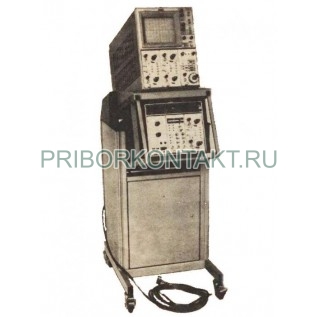

К2-53 установка измерительная комплексная представляет собой мобильную приборную систему, предназначенную для исследовательских и проверочно-регулировочных работ при создании и в процессе эксплуатации многофункциональных радиотехнических устройств в лабораторных и цеховых условиях.

В состав установки К2-53 входят: осциллограф С1-115, блок индикации и питания Я4С-111, три блока двухканального усилителя Я4С-90, блок сдвоенной развертки Я4С-91, блок мультиметра Я4С-97, блок цифровой задержки Я4С-98.

Полоса пропускания - от 0 до 50 МГц.

Коэффициент отклонения - от 0,5 мВ/дел. до 5 В/дел.

Коэффициент развертки - от 5 нс/дел. до 50 мс/дел.

Коэффициент погрешность измерения коэффициентов - 4%.

Диапазоны измерения:

- напряжения - от 0 до 200 В; 0,02 В до 2000 В;

- тока - от 0 до 2 А;

- сопротивления - от 0 до 2·10⁶ Ом;

- температуры - от -40° С до +120° С.

Погрешность измерения для К2-53:

- напряжения - ±0,2%;

- тока - ±0,5%;

- сопротивления - ±0,5%;

- температуры - ±2? С.

Диапазон сдвига - от 0 до 1 с.

Погрешность диапазона сдвига - ±(3·10^-6 Т+3 нс), где Т - значение временного интервала.

Потребляемая мощность - 500 В·А.

Габаритные размеры - 420?1115?580 мм.

Масса - не более 60 кг.
