К2-83

Также это изделие может называться: К283, К2 83, К2-8з, k2-83, k283, k2 83.

К2-83 установка измерительная эталонная предназначена для поверки измерителей коэффициента амплитудной модуляции и измерительных генераторов.

Установки К2-83 применяются при серийном выпуске и периодической поверке измерителей модуляции и измерительных генераторов по параметрам амплитудно-модулированных колебаний.

Может быть использована для проверки и аттестации измерительных генераторов по шумовым параметрам, а также как генератор сигналов с калиброванными значениями коэффициентов АМ, малым уровнем нелинейных искажений, сопутствующим видом модуляции и шумов.

Номинальные значения фиксированных несущих частот калибратора КАМ - 0,01 МГц; 0,035 МГц; 0,1 МГц; 0,35 МГц; 1 МГц; 4 МГц; 25 МГц; 500 МГц.

Номинальные значения фиксированных модулирующих частот встроенного генератора - 0,02 кГц; 0,03 кГц; 0,055 кГц; 0,09 кГц; 0,4 кГц; 1 кГц; 6 кГц; 20 кГц; 30 кГц; 60 кГц; 100 кГц; 200 кГц.

Коэффициент гармоник встроенного модулирующего генератора - от 0,03% до 0,05%.

Пределы допускаемой абсолютной погрешности установки К2-83 несущих частот:

- на частоте 0,01 МГц - ±0,5 кГц;

- на частоте до 4 МГц - ±1 кГц;

- на частоте 25 МГц - ±2 кГц;

- на частоте 500 МГц - ±20 кГц.

Диапазон модулирующих частот для К2-83 при следующих значениях несущей частоты:

- 0,01 МГц - от 0,02 кГц до 0,4 кГц;

- 0,035 МГц - от 0,02 кГц до 1 КГц;

- 0,1 МГц; 0,35 МГц - от 0,02 кГц до 6 кГц;

- 1 МГц - от 0,02 кГц до 20 кГц;

- 4 МГц - от 0,02 кГц до 20 кГц;

- 25 МГц - от 0,02 кГц до 200 кГц;

- 500 МГц - от 0,02 кГц до 200 кГц.

Пределы коэффициента амплитудной модуляции:

- среднеквадратическое значения - от 0,1% до 70%;

- пиковые значения - от 0,1% до 100%.

Пределы допускаемой абсолютной погрешности воспроизведения пиковых (?М) и среднеквадратических (?М_СКЗ) значений коэффициентов режимах автоматизированной и ручной калибровки для К2-83:

- ?М = ±(А₀?10^-2?М+3??М_Ш);

- ?М_СКЗ = ±(1,2?А₀?10^-2?М + ?М_Ш),

где А₀ - множитель в относительных единицах;

М - значение коэффициента АМ, воспроизводимое установкой;

?М_Ш - составляющая погрешности за счет амплитудного шума и фона АМ сигналов.

Величина сопутствующей фазовой модуляции в АМ сигналах на несущих частотах 4 МГц и 25 МГц и модулирующих частотах до 20 кГц - не более 5?10^-5 рад/%.

Питание установок К2-83 от сети:

- напряжение - 220±22 В;

- частота - 50±0,5 Гц.

Потребляемая мощность - 50 В·А.

Сигнал с коэффициентом амплитудной модуляции (КАМ) - 100%.

Для воспроизведения сигналов с значениями КАМ от 0,1% до 99% - делитель модулирующего напряжения.

Средняя наработка на отказ - не менее 12 000 ч.

Габаритные размеры - 488?475?210 мм.

Масса - не более 22 кг.

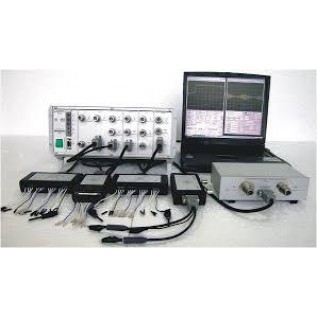

Установка К2-83 представляет собой настольный блок, содержащий прецизионный источник амплитудно-модулированных ВЧ сигналов.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +25° С - до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).
