Описание товара

ФР5000

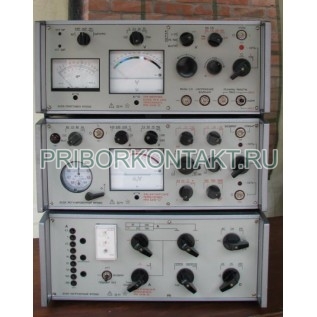

Блок ФР5000 регулировочный (ФР-5000, ФР 5000)
Блок ФР5000 регулировочный входит в комплект поставки прибора установка ЭУ5000. Обеспечивает получение регулируемых однофазного переменного и выпрямленного постоянного тока и напряжения; измерение временных характеристик проверяемых устройств.
Технические характеристики приборов блоки ФР5000 регулировочные:
Номинальное напряжение питающей сети - 220В или 380В;
Блок регулировочный ФР5000 обеспечивает получение на выходных зажимах электрических величин в соответствии с табл.1;
Таблица 1
Род напряжения в токе
Режим нагрузки

Допускаемая длительность включения при указанных режимах нагрузки
напряжение
ток
1. Переменный
380В
2А
30мин
380В
5А
1мин
330В
10А*
0,5мин
2. Постоянный (выпрямленный со сглаживанием)
240В
0,06А
30мин
220В
0,6А
5мин
110В
1,0А
5мин
-
4,5А
1мин
3. То же
210В
1,0А
5мин
200В
0,65А
5мин
4. Выпрямленный (без сглаживания)
-
4,5А
5мин
Род напряжения в токе
Регулирование
Выходные зажимы
Положение
1. Переменный
Плавноступен-чатое
«=U»
«откл»
2. Постоянный (выпрямленный со сглаживанием)
«Uр»
3. То же
Отсутствует
«Uнр1»
«Uнр2»
4. Выпрямленный (без сглаживания)
Плавное
«Iд»
«откл»
* Измерение тока производится внешним амперметром. Допускаются отклонения от приведенных в табл. 1 токов и напряжений на ±15%;
Выполнение одновременно пп. 1 и 4 или 2 и 4 табл. 1. установка должно отключаться на время не менее 45мин для охлаждения после каждого из режимов, указанных в табл.1;
Синусоидальную форму кривой переменного напряжения на зажимах "=U" при токе 5А, напряжении 380В и активной нагрузке, при этом разница между коэффициентами нелинейных искажений напряжения на нагрузке ("=U") и в сети не превышает 5%;
Коэффициент пульсации выпрямленных напряжения и тока на зажимах "=U" в соответствии с табл.2;
Таблица 2 Коэффициент пульсации выпрямленных напряжения и тока на зажимах "=U"
Режим нагрузки
Коэффициент пульсации на нагрузке, не более
Положение переключателя «S12»
напряжение
ток
240В
0,06А
2%
«100»
220В
0,6А
3%
«500»
110В
1,0А
3%
«1000»
-
4,5А
20%
«1000»
ФР5000 обеспечивает определение напряжения (тока, срабатывания, возврата реле и других устройств переменного и постоянного напряжения) тока в том числе промежуточных реле постоянного тока с параллельной и последовательной обмотками;
Определение однополярных выводов параллельной и последовательной обмоток промежуточных реле постоянного тока;
Определение времени срабатывания (возврата) испытуемых аппаратов (на замыкающих, размыкающих и временно-замыкающих контактах) с помощью встроенного в прибор ЭУ5000 электросекундомера ПВ-58Щ или внешнего миллисекундомера (например Ф209, Ф738, ФИВ, ЭМС-54). Сигнализацию замыкания контакта проверяемого реле;
Блок регулировочный ФР5000 совместно с блоком ФМ5000 при номинальном напряжении питающей сети 380В или 220В обеспечивает:
Плавно - ступенчатое регулирование однофазного переменного тока. Параметры нагрузки в зависимости от длительности включения установки, номинального напряжения сети и сопротивления резисторов в первичной цепи нагрузочного трансформатора приведены в табл. 3;
Таблица 3 Параметры нагрузки в зависимости от длительности включения установки, номинального напряжения сети и сопротивления резисторов в первичной цепи нагрузочного трансформатора
Номинальный ток проверяемой установки ЭУ5000
Предел измерения по току
Режим нагрузки при длительности включения
30мин
3мин
при напряжении сети
220В или 380В

И сопротивлении резисторов в первичной цепи нагрузочного трансформатора
«0 Ом»
I
U
I
U
1
2
3
4
5
6
5А
25А
6,5А
120В
13А
117,0В
50А
13,0А
60В
26А
58,5В
100А
20,0А
38В
40А
38,0В
200А
40,0А
19В
80А
18,7В
1А
10А
2А
350В
4А
375В
10А
2А
350В
4А
375В
Номинальный ток проверяемой установки ЭУ5000
Предел измерения по току
Режим нагрузки при длительности включения
3мин
при напряжении сети
220В или 380В

И сопротивлении резисторов в первичной цепи нагрузочного трансформатора
«20 Ом»
«70 Ом»
«200 Ом»
I
U
I
U
I
U
1
2
7
8
9
10
11
12
5А
25А
20,0А
64,0В
11,1А
35,6В
4,75А
15,2В
50А
37,5А
30,0В
20,0А
16,0В
9,0А
7,2В
100А
73,0А
14,5В
34,5А
6,9В
14,5А
2,9В
200А
130,0А
6,5В
66,0А
3,3В
28,0А
1,4В
1А
10А
4,4А
110В
1,96А
49В
0,78А
19,5В
10А
3,5А
355В
2,00А
248В
1,00А
140,0В
Номинальный ток проверяемой установки ЭУ5000
Предел измерения по току
Режим нагрузки при длительности включения
0,5мин
при напряжении сети
380В
220В

И сопротивлении резисторов в первичной цепи нагрузочного трансформатора
«0 Ом»
I
U
I
U
1
2
13
14
15
16
5А
25А
35,0А
112В
27,8А
89,0В
50А
67,5А
54В
55,0А
44,0В
100А
150,0А
30В
100,0А
20,0В
200А
240,0А
12В
196,0А
9,2В
1А
10А
10А
250В
10А
250В
10А
5А
500В
5,0А
440В
Допускается отклонение токов и напряжений на ±25%;

Одновременное выполнение условий табл.3 и п.3 табл.1. При этом допускается уменьшение тока и напряжения на нагрузке, по сравнению с указанными выше до 15%;

Работу в повторно-кратковременном режиме (ПКР), характеризующемся временными интервалами, приведенными в табл.4. При работе в режиме ПКР установка обеспечивает получение токов и напряжений, указанных в табл.3 для длительности включения 0,5мин.

Таблица 4 Работа в повторно-кратковременном режиме (ПКР)
Номер цикла
1
2
Длительность включенного состояния установки
10с
-
10с
-
10с
-
10с
-
10с
-
10с
-
Длительность отключенного состояния установки
-
30с
-
30с
-
120с
-
30с
-
30
-
120с
Номер цикла
3
Длительность включенного состояния установки
10с
-
10с
-
10с
Длительность отключенного состояния установки
-
30с
-
30с
-
Установка ЭУ5000 должна отключаться на время не менее 45 мин для охлаждения после каждого, из режимов, указанных в табл. 3,4,5.
Синусоидальную форму кривой переменного тока в цепи активной нагрузки при токе 50А, подключаемой к зажимам "I≤50А". Разница между коэффициентами нелинейных искажений кривой переменного тока з цепи нагрузки и напряжения сети не превышает 2%;
Улучшение формы кривой тока в нагрузке с помощью резисторов, включаемых в первичную обмотку трансформатора Т3 переключателем "S21",регулируемых ступенями 0 Ом; 20 Ом; 70 Ом; 200 Ом, при этом допустимые токи в нагрузке при длительности включения до 3мин приведены в табл. 3.
