Калибратор П327

П327

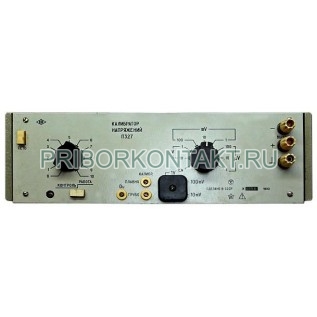

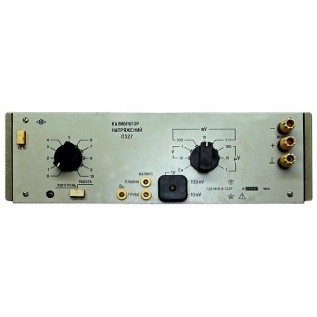

Калибратор напряжений П327 (П 327, П-327)
Предназначен для поверки средств измерений.
Габариты 317х106х325мм.

Калибраторы напряжений П327 постоянного тока поверочные, многопредельные являются средством общего применения, предназначенным для поверки средств измерений:
дифференциальных компараторов напряжений;
потенциометров;
цифровых вольтметров;
измерительных усилителей;
калибраторов напряжений.

Калибраторы напряжений П327 выдают находящиеся в точном линейном соотношении дискрете напряжения:

Калибраторы напряжений П327 предназначены для эксплуатации при температуре от 10 до 35 °С и относительной влажности воздуха не более 80 % при температуре 25 °С.
Калибраторы напряжений П327 тропического исполнения (условное обозначение П327 04.1**) предназначены для работы в помещениях с кондиционированным воздухом при температуре от 10 до 35 °С.
Питание калибратора П327 от сети переменного тока напряжением (220 ± 22) В, частотой 50 Hz. По требованию заказчика Калибратор напряжений П327, поставляемый на экспорт, может быть изготовлен для питания от сети 60 Hz.

Технические данные

Калибратор напряжений П327 имеет:
Пределы калиброванных напряжений 1; 10; 100мкВ; 1; 10; 100мВ; 1; 10В;
число декад - 1;
цену деления одной ступени декады в соответствии с табл.1.
Предел допускаемой основной погрешности линейности устанавливаемого напряжения калибратора П327 в ненагруженном режиме должен соответствовать значениям, указанным в табл.1.
Предел допускаемой основной погрешности напряжения калибратора при калибровке его по нормальному элементу кл. 0,001 2-го разряда соответствует:
±(20U + 0,5) мкВ при интервале калибровки 1 ч.;
±(40U + 3) мкВ при интервале калибровки 8 ч; где U - напряжение калибратора, В.
Выходное сопротивление калибратора соответствует указанному в табл.1. Нагрузочная способность калибратора 10мА на пределе 10В.
Калибровка калибратора производится по первой ступени декады на пределе 10В или в положении EN при калибровке по нормальному элементу.
Время установления рабочего режима калибратора П327 равно 1 ч. Время установления прецизионного режима равно 4 ч. Изменение напряжения калибратора, вызванное длительностью включения, не превышает:
в рабочем режиме за 8 ч. – 25•10-4 %;
в прецизионном режиме за 1 ч. – 5•10-4 %.
Изменение напряжения калибратора, вызванное изменением температуры окружающего воздуха, не превышает 5•10-4 %/°С. Дополнительно к указанному, изменение напряжения калибратора П327 на пределах 1В , 100мВ не превышает:
5•10-5 %/°С - для предела 1В,
10•10-5 %/°С - для предела 100мВ
Изменение напряжения калибратора, вызванное изменением напряжения питающей сети от номинального на 22В, не превышает 2•10-4 %. Напряжение шума калибратора П327 (пик-пик) не превышает 4•10-5 %. Переменное напряжение на выходе калибратора на пределе 10В не более 300мкВ.
Калибратор напряжений П327 имеет устройство для выполнения в процессе эксплуатации поэлементной поверки декады и определения поправок с использованием внешнего компаратора. Калибратор напряжений П327 обеспечивает нормируемые технические характеристики в течение 18 ч непрерывной работы после установления соответствующего режима. Повторное включение прибора разрешается производить по истечении 1 ч.
Потребление тока от питающей сети с напряжением 220В - не более 60мА. Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями, доступ к которым возможен без вскрытия калибратора, выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50Hz , действующее значение которого соответствует:
1,5kВ - между соединенными корпусом и выходными зажимами относительно ввода сетевого питания;
0,5kВ - между корпусом и выходными зажимами.
Сопротивление изоляции не менее:
108 Ω - между корпусом и вводом сетевого питания;
1010 Ω - между выходным зажимами и соединенным с корпусом вводом сетевого питания.
Калибратор напряжений П327 имеет электростатический экран. В качестве экрана используется металлический корпус. Составные части корпуса имеют электрическую связь с зажимом заземления. Электрическое сопротивление между составными частями корпуса и зажимом для заземления не более 0,5 Ω.
Габаритные размеры и масса калибратора соответственно не более 317х106х325 мм, 6 кг.

Таблица 1.

Примечание: U – напряжение калибратора П327, В.
