УППУ-1М

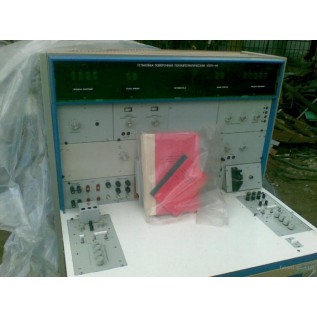

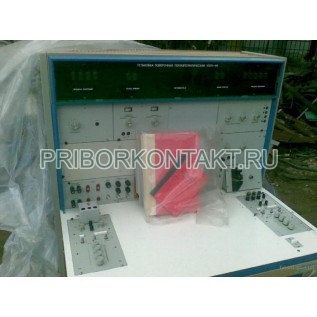

Установка УППУ-1М (УППУ 1М, УППУ1М)

Рабочие условия применения установки УППУ-1М:
температура окружающего воздуха от 15 до 25°С;
относительная влажность воздуха от 30 до 80%;
атмосферное давление от 84 до 106 кПа;

напряжение питающей сети (220±22)В, частотой (50±0,5)Гц.

Основные технические характеристики Установки УППУ-1М приведены в табл.1.

Таблица 1

Основная приведенная погрешность установки УППУ-1М (далее основная погрешность) определяется в нормальных условиях: температура окружающего воздуха (20±2)°С; относительная влажность воздуха (65±15)%; атмосферное давление (100±4) кПа; напряжение питающей сети (220±4,4) В; частота питающей сети (50±0,5) Гц.

Примечание. При поверке милливольтметров с входным сопротивлением Rвх < 5кОм погрешность измерения поверяемого милливольтметра ( γ ) определяется по формуле:

γ = γ_У+ 100/Rвх (1),

где γ - погрешность измерения поверяемого милливольтметра, γ_У - отсчет погрешности по табло установки с учетом знака; Rвх - входное сопротивление милливольтметра, Ом. Поправку 100/Rвх % допускается не учитывать, если она не превышает 0,1 от класса точности поверяемого милливольтметра.

Дополнительные погрешности установки УППУ-1М, вызванные:

1) изменением температуры окружавшего воздуха в пределах (20±5)°С;

2) изменением напряжения питающей сети переменного тока в пределах (220±22) В, - не превышает предела допускаемой основной погрешности.

Пределы измерения установки УППУ-1М соответствует рядам, определяемым по формулам (1а) для напряжения [В] , (2) для тока [А] и (2а) для напряжения [мВ]

U= а • 10ⁿ [В] (1а)

где а - одно из чисел: 1; 1,5; 2; 2,5; 3; 4;5; 5; 6; 7,5 n - одно из чисел: - 3; - 2; - 1; 0; 1; 2.

I = а • 10ⁿ [А] (2)

где а - одно из чисел: 1; 1,5; 2; 2,5; 3; 4; 5; 7,5

n - одно из чисел: -4; -3; -2; -1; 0; 1 (n = 1 только при а = 1).

U = а • 10ⁿ [мВ] (2а)

где а - одно из чисел: 1; 1,5; 2; 2,5; 3; 4; 5; 7,5 n- одно из чисел: -4; -3; -2; -1.

Установка УППУ-1М обеспечивает поверку аналоговых приборов с количеством числовых отметок на шкале 10, 15, 25, 30. При поверке цифровых измерительных приборов число поверяемых точек на одном пределе измерения принимается равным 10. Числовые значения поверяемых точек устанавливаются кратными 0,1 от предела измерения.

В установке УППУ-1М автоматизированы обработка и вывод информации о поверке.

Подключение поверяемого прибора, выбор предела измерения, подвод и совмещение указателя прибора с поверяемой отметкой (установка поверяемой точки для цифровых приборов) производится вручную.

Результат поверки (приведенная погрешность поверяемого прибора и ее знак) наблюдается визуально на цифровом индикаторе и регистрируется с помощью цифропечатающего устройства (ЦПУ). ЦПУ регистрирует порядковый номер поверяемой отметки, знак и значение погрешности на данной отметке, а также обеспечивает ручной ввод всех имеющихся символов. Время одного измерения менее 7 с.

Габаритные размеры и масса составных частей установки не превышает значений, указанных в табл.2.

Таблица 2

Приведенная погрешность поверки приборов на установке не превышает значений, определяемых по формуле:

γ_і = γ + Кγ_пп (3),

где γ_і- предел допускаемой приведенной погрешности поверки,

γ -предел допускаемой приведенной основной погрешности установки,%; γ_пп - предел допускаемой приведенной погрешности поверяемого прибора,%; К - коэффициент, равный 0,1. Установка имеет входные зажимы для подключения внешних источников напряжения и тока.

Примечание. Применяемые источники постоянного напряжения и тока должны иметь параметры:

1) нестабильность не более 0,02% за 1 мин.

2) амплитуду пульсаций, выраженную в процентах, не превышающую класс точности поверяемого аналогового прибора и 0,1 предельных нормируемых значений погрешности поверяемого цифрового прибора.

Установка УППУ-1М содержит встроенные источники переменного напряжения и тока, обеспечивающие получение напряжений от 0 до 750 В и токов от 0 до 10А в диапазоне частот 40Гц - 20кГц. Кратковременная нестабильность источников переменного напряжения и тока не более 0,03 % за 2 мин.

Коэффициент нелинейных искажений источников переменного напряжения и тока не более 1%. Фазорегуляторы источников переменного напряжения и тока обеспечивают получение сдвигов фазы между напряжением и током в диапазоне от 0 до 360°. Время установления рабочего режима при проверке приборов класса 0,2 и менее точных - не более 30 мин, при поверке приборов класса 0,1 - не более 1ч.

Источники напряжения и тока имеют защиту от перегрузки и предупреждающую сигнализацию. Установка УППУ-1М сохраняет свои параметры в течение 8 ч непрерывной работы, не включая времени установления рабочего режима.

Мощность, потребляемая установкой от сети, не превышает 400 ВА.
В установке содержится 4,0466397 г золота, 79,1957482 г серебра, 0,1431624 г палладия; 43,2 кг алюминиевых сплавов III группы, 16,1 кг - VI группы; 4,95 кг сплавов на медной основе I группы, 2,8 кг - IV группы, 1,2 кг - V группы.
