Установка измерительная К2-86

Также это изделие может называться: К2 86, К286, k2-86, k2 86, k286.

К2-86 установка измерительная предназначена для измерения и воспроизведение напряжения постоянного и переменного токов с наивысшей точностью.

Установки К2-86 могут функционировать как калибратор и вольтметр одновременно.

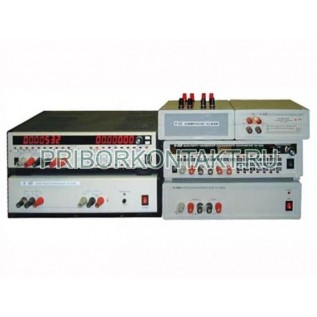

В комплект входят: базовый прибор (установка измерительная); вольтметр-калибратор К6-10ВК; низковольтный блок К6-10БН; высоковольтный блок К6-10БВ.

Технические характеристики К2-86:

Диапазон измерение и воспроизведение напряжения постоянного тока - от 0,1 нВ до 1000 В.

Измерения напряжения постоянного тока обеспечивается вольтметром-калибратором К6-10ВК с низковольтным блоком - К6-10БН на пределах - 20 мВ; 200 мВ.

Воспроизведения напряжения постоянного тока обеспечивается:

- К6-10ВК на диапазоне - от 0,1 мкВ до 25 В;

- высоковольтным блоком К6-10БВ на пределах - 200 В; 1000 В;

- низковольтным блоком К6-10БН на пределах - 20 мВ; 200 мВ.

Измерение до 1000 В и воспроизведение до 200 В напряжения переменного тока реализуется - калибратором-вольтметром К2-86ВК.

Расширение диапазона воспроизводимых калибратором напряжений до 1000 В обеспечивает - высоковольтный блок К2-86БВ.

Измерение и воспроизведение напряжения постоянного тока:

Пределы значений напряжения U_n - 20 мВ; 200 мВ; 2 В; 20 В; 200 В; 1000 В.

Предел допускаемой основной погрешности - не более ±(0,001%U+0,0002%U_n).

Измерение и воспроизведение напряжения переменного тока от 1 мкВ до 1000 В с блоком К2-86БВ в диапазоне частот от 0,1 Гц до 100 кГц:

Диапазон значений напряжения U_n - от 1 мВ до 1000 В.

Частотный диапазон - от 0,1 Гц до 100 кГц.

Предел допускаемой основной погрешности - не более ±(0,01%U+0,005%U_n).

Нагрузочные характеристики и искажение формы синусоиды калибратора К2-86:

Входное сопротивление - не более 20 МОм.

Входная емкость - не более 60 пФ.

Характеристики входной цепи калибратора К2-86 приведены в таблице:

Формирование частотных поддиапазонов:

- поддиапазоны частот - от 0,1 Гц до 19,9 Гц; от 0,1 Гц до 3,9 Гц; от 20 Гц до 200 Гц; от 0,2 кГц до 1,99 кГц; от 2 кГц до 19,9 кГц; от 20 кГц до 199 кГц; от 200 кГц до 1000 кГц;

- дискретность - не более 5 кГц;

- погрешность - не более 2%.

Габаритные размеры и масса приведены в таблице:
