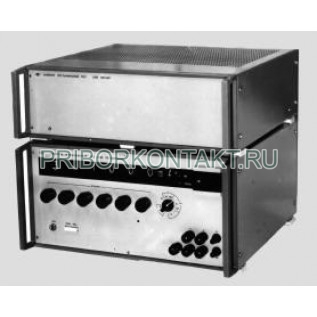

П321

Также этот прибор может называться: П-321, П 321.

П321 калибратор тока программируемый представляет собой прецизионный источник калиброванных токов и напряжений с ручным и программным управлением и предназначен для применения в автоматизированных поверочных установках, а также в качестве самостоятельного прибора для поверки аналоговых и цифровых приборов постоянного тока.

Диапазон выдаваемых калиброванных токов в режиме КТ - от 10^-9 А до 10 А (конечные значения - 10 мкА; 100 мкА; 1 мА; 10 мА; 100 мА; 1 А; 10 А).

Диапазон выдаваемых калиброванных напряжений в режиме КН - от 10^-5 В до 10 В(конечные значения - 1 В; 10 В).

Значения калиброванных токов и напряжений фиксируются на световом табло.

Дискретность установки калиброванного тока:

- на диапазонах с конечными значениями 10 мкА, 100 мкА и 1 мА - 1 нА;

- на диапазонах с конечными значениями 10 мА, 100 мА - 10 нА; 100 нА;

- на диапазонах с конечными значениями 1 А, 10 А - 1 мкА; 10 мкА.

Дискретность установки калиброванного напряжения - 10 мкВ.

Калибраторы П321 могут управляться вручную переключателями, расположенными на передней панели, или командами, подаваемыми на внешний разъем УП.

Программное управление обеспечивает:

- запуск и отключение калибратора по командам «Пуск» и «Сброс» соответственно;

- установку конечного значения диапазона и уровня калиброванного тока и напряжения.

Пределы допускаемых основных погрешностей калиброванных напряжений и токов, а также пределы допускаемых погрешностей относительного значения калиброванных напряжений и токов после установки нуля и калибровки приведены в таблице:

где γ₁, γ₂ - безразмерные величины, численно равные классам точности нормального элемента и меры электрического сопротивления, применяемых при калибровке.

Пределы допускаемых значений погрешностей калибратора П321 за 3 месяца работы указаны в таблице:

Время установления рабочего режима калибратора П321 - не более 1 ч.

Продолжительность непрерывной работы калибратора без учета времени установления рабочего режима в рабочих условиях применения - не менее 8 ч.

Время перерыва до повторного включения калибраторов - не менее 1 ч.

Нестабильность калиброванного тока (напряжения), обусловленная внутренними флуктуационными помехами калибратора и уровень среднеквадратического значения переменной составляющей на выходе калибратора в полосе частот до 1 МГц указана в таблице:

Предел допускаемого значения дополнительной погрешности калибратора, вызванной изменением температуры окружающего воздуха от температуры, при которой произведена калибровка, до любой температуры в пределах рабочих температур на каждые 10° С:

- на всех диапазонах, кроме 1 А и 10 А - предел допускаемого значения основной погрешности;

- на диапазонах 1 А, 10 А - удвоенный предел допускаемого значения основной погрешности.

Калибратор П321 обеспечивает напряжение на нагрузке в режиме КТ и ток нагрузки в режиме КН на диапазонах:

- с конечным значением 10 мкА, 100 мкА, 1 мА, 10 мА, 100 мА - не более 30 В;

- с конечным значением 1 А - не более 10 В;

- с конечным значением 10 А - не более 2 В;

- с конечным значением 1 В, 10 В - не более 1 А.

Предел допускаемого значения дополнительной погрешности калибратора, вызванной изменением напряжения на нагрузке от 10% до допустимого значения в режиме КТ равен пределу допускаемого значения основной погрешности.

Предел допускаемого значения дополнительной погрешности калибратора, вызванной изменением тока нагрузки от 10% до допустимого значения в режиме КН, равен пределу допускаемого значения основной погрешности.

Запас по регулировке подстроечных элементов, необходимых для калибровки, при выпуске калибратора - не менее 20% от диапазона регулирования.

Время установления калиброванного тока - не более 5 с.

Электрическое сопротивление между зажимом «╧» и корпусом калибратора - не более 0,5 Ом.

Изоляция между корпусом и сетью выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц с действующим значением 1,5 кВ.

Сопротивление изоляции между корпусом П321 и изолированными участками схемы:

Управление уровнем выходного тока (напряжения) осуществляется в двоично-десятичном коде 8-4-2-1.

Команды осуществляются подачей сигнала логической «1» относительно зажима «╧».

Сигналу логической «1» соответствует уровень напряжения от 2,4 В до 5,25 В.

Сигналу логического «0» соответствует уровень напряжения от -0,4 В до 0,5 В.

Отключение выхода калибратора П321 по команде «Сброс» сопровождается наличием сигнала логической «1» на контакте «Р» разъема УП.

Контакты разъема УП:

- команда пуск - А;

- команда сброс - П;

- установка конечного значения 10 мкА - С;

- установка конечного значения 100 мкА - Т;

- установка конечного значения 1 мА - У;

- установка конечного значения 10 мА - Х;

- установка конечного значения 100 мА - Ц;

- установка конечного значения 1 А - 12;

- установка конечного значения 10 А - 13;

- установка конечного значения 1 В - Ф;

- установка конечного значения10 В - 17;

- установка уровня выходного тока (напряжения) 8·10^-1 - Б;

- установка уровня выходного тока (напряжения) 4·10^-1 - В;

- установка уровня выходного тока (напряжения) 2·10^-1 - Г;

- установка уровня выходного тока (напряжения) 1·10^-1 - Д;

- установка уровня выходного тока (напряжения) 8·10^-2 - Е;

- установка уровня выходного тока (напряжения) 4·10^-2 - Ж;

- установка уровня выходного тока (напряжения) 2·10^-2 - З;

- установка уровня выходного тока (напряжения) 1·10^-2 - И;

- установка уровня выходного тока (напряжения) 8·10^-3 - К;

- установка уровня выходного тока (напряжения) 4·10^-3 - Л;

- установка уровня выходного тока (напряжения) 2·10^-3 - М;

- установка уровня выходного тока (напряжения) 1·10^-3 - Н;

- установка уровня выходного тока (напряжения) 8·10^-4 - 5;

- установка уровня выходного тока (напряжения) 4·10^-4 - 6;

- установка уровня выходного тока (напряжения) 2·10^-4 - 7;

- установка уровня выходного тока (напряжения) 1·10^-4 - 8;

- установка уровня выходного тока (напряжения) 8·10^-5 - 9;

- установка уровня выходного тока (напряжения) 4·10^-5 - 10;

- установка уровня выходного тока (напряжения) 2·10^-5 - 11;

- установка уровня выходного тока (напряжения) 1·10^-5 - 15;

- установка уровня выходного тока (напряжения) 8·10^-6 - 16;

- установка уровня выходного тока (напряжения) 4·10^-6 - 18;

- установка уровня выходного тока (напряжения) 2·10^-6 - 19;

- установка уровня выходного тока (напряжения) 1·10^-6 - 21.

Потребляемая мощность - не более 350 В·А.

Габаритные размеры калибратора П321:

- блока регулирования - 488×250×535 мм;

- блока питания - 488×170×535 мм.

Масса П321:

- блока регулирования - не более 25 кг;

- блока питания - не более 20 кг.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +25° С - до 80%.

Калибратор программируемый П320 выдерживает температуру от -50° С до +60° С.

Калибратор влагопрочен при относительной влажности до 95% при +40° С.

Параметры сети питания калибраторов:

- частота - 50±1 Гц; 60±1,2 Гц;

- напряжение - 220±22 В.
