У5052

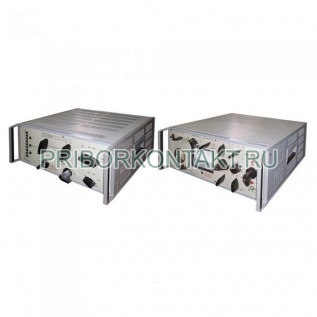

Установка У5052 (У 5052, У-5052)
Предназначена для наладки и проверки простых релейных защит и элементов электроавтоматики на месте их установки на электростанциях, подстанциях и промышленных предприятиях или в лабораториях.
Состоит из двух блоков - К513, К514

Установка У5052 предназначена для наладки и проверки простых релейных защит и элементов электроавтоматики (реле, контакторов, пускателей и т.п.) на месте их установки на электростанциях, подстанциях и промышленных предприятиях или в лабораториях.
Установка У5052 состоит из двух блоков (К513 - блок регулировочный и K5I4 - блок нагрузочный) электрически связанных между собой при помощи кабеля с разъемными соединениями
Установка У5052 предназначена для эксплуатации:
У5052 - в условиях умеренною климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% (при 25°С), а также может использоваться при работах на открытом воздухе при условии исключения попадания на нее водяных брызг и капель;
У5052 Т4.1 - тропическое исполнение - в условиях сухого или влажного тропического климата в закрытых помещениях с кондиционированным воздухом при температуре от 1 до 40°С и относительной влажности до 80% при 25°С (ГОСТ 15150-69).
Технические данные
Установки У5052 обеспечивают:
получение регулируемых однофазного переменного и выпрямленного постоянного тока и напряжения;
измерение временных характеристик проверяемых устройств.
Питание установки осуществляется от сети переменного тока частоты 50±0,5 Гц напряжением 220 или 380 В, мощностью не менее 6 кВ·А.
Регулировочный блок K5I3 при номинальном напряжении питающей сети (220 или 380 В) обеспечивает: Получение на выходных зажимах электрических величин в соответствии с табл.1.
Таблица 1
Род напряжения
и тока
Режим нагрузки
Допуска-
емая длитель-
ность включения при указанных режимах нагрузки, мин
Регулиро-
вание
Выходные зажимы
Положе-
ние
Напря-
жение, В
ток, А
1.Перемен-
ный
380В
2А
30
Плавно-ступен-
чатое
"=U"
"ОТКЛ"
380В
5А
1
330В
10А*
0,5
2. Постоян-
ный (выпрямлен-
ный со сглаживанием)
240В
0,06А
30
"Uр"
220В
0,6А
5
110В
1,0А
5
-
4,5А
1
3. То же
210В
1,0А
5
Отсутст-
вует
"Uнр1"
200В
0,65А
1А
5
"Uнр2"
4. Выпрямлен-
ный (без сглаживания)
-
4,5А
5
Плавное
"IД"
"ОТКЛ"
* Измерение тока производится внешним амперметром. Допускаются отклонения от приведенных в табл. токов и напряжений на ±15%;
Выполнение одновременно пп. 1 и 4 или 2 и 4 табл. 1. установка должно отключаться на время не менее 45 мин для охлаждения после каждого из режимов, указанных в табл.1;
Синусоидальную форму кривой переменного напряжения на зажимах "= U" при токе 5 А, напряжении 380 В и активной нагрузке, при этом разница между коэффициентами нелинейных искажений напряжения на нагрузке ("=U") и в сети не превышает 5%;
Коэффициент пульсации выпрямленных напряжения и тока на зажимах "= U" в соответствии с табл.2.
Таблица 2
Режим нагрузки
Коэффициент пульсации ва нагрузке, %, не более
Положение
переключателя
"S12" (мкФ)
Напря-
жение, В
ток, А
240В
0,06А
2
"100"
220В
0,6А
3
"500"
110В
1,0А
3
"1000"
"
4,5А
20
"1000"
Определение напряжения (тока, срабатывания, возврата реле и других устройств переменного и постоянного напряжения) тока в том числе промежуточных реле постоянного тока с параллельной и последовательной обмотками.
Определение однополярных выводов параллельной и последовательной обмоток промежуточных реле постоянного тока.
Определение времени срабатывания (возврата) испытуемых аппаратов (на замыкающих, размыкающих и временно-замыкающих контактах) с помощью встроенного в прибор У5052 электросекундомера ПВ-58Щ или внешнего миллисекундомера (например Ф209, Ф738, ФИВ, ЭМС-54). Сигнализацию замыкания контакта проверяемого реле.

Таблица 3

Номинальный ток, поверяемой установки У5052, А

Предел измерения по току, А

Режим загрузки при длительности включения, мин
30

При напряжении сети, В
220 или 380

И сопротивлении резисторов в первичной цепи нагрузочного трансформатора, Ом
«0»
I, А
U, В
I, А
U, В
5А
25А
6,5А
120В
13А
117,0В
50А
13А
60В
26А
58,5В
100А
20А
38В
40А
38,0В
200А
40А
19В
80А
18,7В
1А
10А
2А
350В
4А
375В
10А
2А
350В
4А
375В

Номинальный ток, поверяемой установки У5052, А

Предел измерения по току, А

Режим загрузки при длительности включения, мин
3

При напряжении сети, В
220 или 380

И сопротивлении резисторов в первичной цепи нагрузочного трансформатора, Ом
«20»
«70»
«200»
I, А
U, В
I, А
U, В
I, А
U, В
5А
25А
20А
64В
11,1А
35,6В
4,75А
15,2В
50А
37,5А
30В
20,0А
16В
9А
7,2В
100А
73А
14,5В
34,5А
6,9В
14,5А
2,9В
200А
130А
6,5В
66А
3,3В
28А
1,4В
1А
10А
4,4А
100В
1,96А
49В
0,78А
19,5В
10А
3,5А
355В
2А
248В
1А
140В

Номинальный ток, поверяемой установки У5052, А

Предел измерения по току, А
0,5

При напряжении сети, В
380
220

И сопротивлении резисторов в первичной цепи нагрузочного трансформатора, Ом
«0»
I, А
U, В
I, А
U, В
5А
25А
35А
112В
27,8А
89В
50А
67,5А
54В
55А
44В
100А
150А
30В
100А
20В
200А
240А
12В
196А
9,2В
1А
10А
10А
250В
10А
250В
10А
5А
500В
5А
440В

Блок K5I3 совместно с блоком К514 при номинальном напряжении питающей сети (380 или 220 В) обеспечивает:

Плавно - ступенчатое регулирование однофазного переменного тока. Параметры нагрузки в зависимости от длительности включения установки, номинального напряжения сети и сопротивления резисторов в первичной цепи нагрузочного трансформатора приведены в табл. 3.
Допускается отклонение токов и напряжений на ±25%;
Одновременное выполнение условий табл.3 и п.3 табл.1. При этом допускается уменьшение тока и напряжения на нагрузке, по сравнению с указанными выше до 15%.
Работу в повторно-кратковременном режиме (ПКР), характеризующемся временными интервалами, приведенными в табл.4. При работе в режиме ПКР установка обеспечивает получение токов и напряжений, указанных в табл.3 для длительности включения 0,5 мин.
Таблица 4
Номер цикла
1
2
3
Длительность включенного состояния установки, с
10
-
10
-
10
-
10
-
10
-
10
-
10
-
10
-
10
Длительность отключенного состояния установка, с
-
30
-
30
-
120
-
30
-
30
-
120
-
30
-
30
-
Установка У5052 должна отключаться на время не менее 45 мин для охлаждения после каждого, из режимов, указанных в табл. 3,4,5.
Синусоидальную форму кривой переменного тока в цепи активной нагрузки при токе 50 А, подключаемой к зажимам "1≤50А". Разница между коэффициентами нелинейных искажений кривой переменного тока з цепи нагрузки и напряжения сети не превышает 2 %,
Улучшение формы кривой тока в нагрузке с помощью резисторов, включаемых в первичную обмотку трансформатора Т3 переключателем "S21",регулируемых ступенями 0; 20; 70; 200 Ом, при этом допустимые токи в нагрузке при длительности включения до 3 мин приведены в табл. 3. Блок К5I4 при его питании непосредственно от сети однофазного переменного напряжения обеспечивает ступенчатое регулирование переменного тока в нагрузке (измерения внешним амперметром);
а) при питании от сети 380В - в соответствии с графами 7-14 табл. 3 только на пределах 25А; 50А; 100А; 200А; б) при питании от сети: 220В - в соответствия с табл. 5
Таблица 5.
Номиналь-
ный ток
проверяемой
установки,
У5052, А
Предел по току, А
Режим нагрузки при длительности включения, мин
3
0,5
и сопротивлении резисторов в первичной цепи нагрузочного трансформатора, Ом
"20"
"70"
"200"
"0"*
I, А
U, В
I, А
U, В
I, А
U, В
I, А
U, В
5А
25А
12,0
37,5
6,2
19,8
2,75
8,8
20
64
50А
24,8
19,0
12,0
9,6
5,25
4,2
40
32
100А
45,0
9,0
21,0
4,2
8,50
1,7
90
18
200А
80,0
4,0
40,0
2,0
19,00
0,95
140
7
