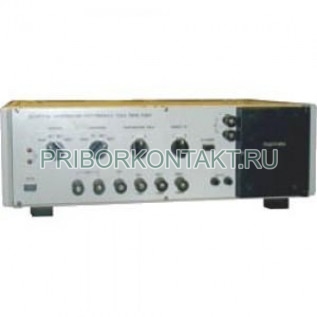

Калибратор Р3027-2

Делитель напряжения Р3027-2 постоянного тока (Р 3027-2 , Р-3027-2 , p3027-2 , p 3027-2 , p-3027-2, Р 3027/2 , Р-3027/2 , p3027/2 , p3027/2 , p-3027/2)

Для расширения пределов измерения по напряжению электроизмерительных приборов постоянного тока, для поверки делителей напряжения.
Класс точности: 0,0005.
Коэффициент деления 10: Номинальное значение входного напряжения не более: 10В
Коэффициент деления 100: Номинальное значение входного напряжения не более: 100В
Коэффициент деления 1000: Номинальное значение входного напряжения не более: 1000В
Габаритные размеры не превышают 440x160x460 мм.
Масса не превышает 11 кг.

Делитель напряжения Р3027-2 постоянного тока (далее - ДН) предназначен для расширения пределов измерения по напряжению электроизмерительных приборов постоянного тока, для поверки делителей напряжения. Класс точности: 0,0005.

Делители напряжения Р3027-2 постоянного тока предназначены для поставки в районы с тропическим климатом, должны иметь обозначения Р3027-2 04.1 *.

Делители напряжения постоянного тока Р3027-2 предназначены для эксплуатации при условиях, указанных в табл. 1. Номинальные значения коэффициентов деления и соответствующие им значения входного сопротивления и входного напряжения соответствуют указанным в табл. 2. Значение выходного сопротивления цепи делителя для всех коэффициентов деления составляет (1000±3)Ом.

Делитель напряжения постоянного тока Р3027/2 имеет устройства для автономной поверки и подстройки коэффициентов деления. Основные измерительные сопротивления ДН помещены в активный термостат. Время установления температуры в термостате не превышает 2 ч. Продолжительность непрерывной работы ДН после установления рабочего режима не менее 8 ч.

Предел допускаемого значения основной погрешности ДН Р3027-2 , выраженный в процентах от номинального значения коэффициента деления, равен ±0,0005% после установления рабочего режима и подстройки коэффициентов деления. Периодичность проверки и подстройки коэффициентов деления, обеспечивающая сохранение класса точности в нормальных условиях применения, составляет не менее 5 суток.

Изменение погрешности коэффициентов деления при изменении температуры окружающего воздуха от нормальной до любой в пределах рабочей области температур не превышает половины предела допускаемой основной погрешности на каждые 5°С изменения температуры.

Изменение погрешности коэффициентов деления, вызванное собственным нагревом, проходящим через цепь ДН Р3027/2 током, не превышает половины предела допускаемой основной погрешности при условии, что на вход ДН подключается напряжение не выше номинального при нормальных условиях применения.

Сопротивление изоляции ДН Р3027/2в рабочих условиях применения при напряжении 100-200В равно значениям, указанным в табл.3. Изоляция ДН в рабочих условиях применения выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50 Гц практически синусоидальной формы, значение которого соответствует указанному в табл.3.

Питание ДН Р3027-2 осуществляется от сети переменного тока напряжением (220±22)В, частотой (50±1)Гц или (60±1,2)Гц.

Потребляемая мощность в установившемся режиме не более 30В·А.

Габаритные размеры ДН не превышают 440x160x460 мм.

Масса ДН не превышает 11 кг.
