Калибратор К2-85

Также это изделие может называться: К285, К2 85, k2-85, k285, k2 85.

К2-85 установка измерительная эталонная предназначена для воспроизведения размера единицы девиации частоты и передачи его эталонным и рабочим средствам измерения девиации частоты.

Установки К2-85 применяются при поверке и калибровке средств измерений девиации частоты.

Принцип действия установки основан на формировании ЧМ сигнала линейным модулятором, измерении девиации частоты в реперной точке методом электронно-счетного частотомера и точным делении модулирующего напряжения эталонным делителем.

Несущие частоты сигналов - 5±0,002 МГц; 50±0,02 МГц; 250±0,1 МГц; 500±0,2 МГц; 1000±0,4 МГц.

Перестраиваемая частота - от 0,1 МГц до 5 МГц.

Модулирующие частоты встроенного модулирующего генератора - 0,02 кГц; 0,03 кГц; 0,055 кГц; 0,09 кГц; 0,4 кГц; 1 кГц; 6 кГц; 20 кГц; 30 кГц; 60 кГц; 100 кГц; 200 кГц.

Диапазон воспроизведения девиации частоты и пределы допускаемой абсолютной погрешности воспроизведения девиации частоты ЧМ сигналов приведены в таблице:

Где ?f - значение девиации частоты, f_ш - коэффициент, определяемый из следующей таблицы:

Коэффициент гармоник формируемых ЧМ сигналов К2-85 при модуляции от встроенного генератора - от 0,03% до 0,2%.

Напряжение выходных сигналов на нагрузке 50 Ом - не менее 150 мВ.

Коэффициент сопутствующей амплитудной модуляции установок К2-85 - не более 3%.

Несущие частоты немодулированных сигналов, с отклонением относительно номинальных значений ±5?10^-5? F_н - 0,1 МГц; 1 МГц; 10 МГц; 50 МГц; 250 МГц; 500 МГц; 1000 МГц.

Среднеквадратическое значение паразитной девиации частоты немодулированных сигналов:

- в полосе от 0,3 кГц до 3,4 кГц - (1?10^-9? F_н+0,1) Гц;

- в полосе от 0,02 кГц до 20 кГц (5?10^-9? F_н+0,3) Гц.

Питание от сети:

- с напряжением - 220±22 В;

- с частотой - 50±0,5 Гц.

Потребляемая мощность К2-85 - 60 В·А.

Средняя наработка на отказ - 12 000 ч.

Габаритные размеры - 488?475?210 мм.

Масса - не более 18 кг.

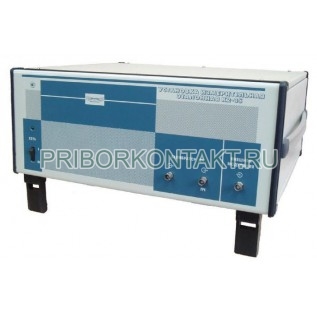

Установка К2-85 представляет собой настольный блок с персональным компьютером, содержащий прецизионные генераторы частотно-модулированных (ЧМ) и немодулированных колебаний, встроенные генератор низких частот, частотомер, средства калибровки и средства ввода-вывода информации на ПЭВМ.
