Калибратор К2-43

К2-43

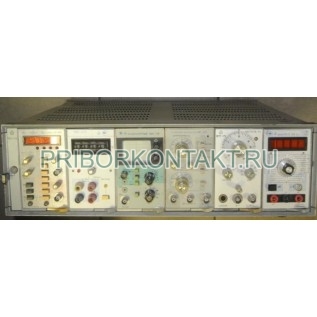

Установка измерительная К2-43

Также этот прибор может называться: К243, К2 43, К-243, k243, k2 43, k2-43, k2-43.

К2-43 установка измерительная предназначена для выдачи, исследования и измерения параметров различных сигналов при регулировке и эксплуатации радиоэлектронной аппаратуры.

Установки К2-43 выпускаются на базе комплекта модульных малогабаритных измерительных приборов.

Измерительные установки К2-43 состоят из осциллографа Я4С-99, вольтметра универсального Я1В-23, частотомера ЯЗЧ-90, генератора сигналов Я7Г-71, генератора импульсов Я8Г-271.

Технические характеристики К2-43:

Осциллограф Я4С-99:

- полоса пропускания - до 5 МГц;

- коэффициент отклонения - от 10 мВ/дел до 1 В/дел;

- коэффициент развертки - от 0,1 мкс/дел до 50 мс/дел.

Вольтметр универсальный Я1В-23:

- напряжение постоянного тока - не более 1000 В;

- напряжение переменного тока - не более 300 В;

- сила постоянного и переменного тока - не более 2 А;

- сопротивление - не более 20 МОм;

- температура - от -30° С до +100° С.

Частотомер ЯЗЧ-90:

- диапазон измеряемых частот синусоидальных и импульсных сигналов - от 0,1 Гц до 100 МГц;

- период повторения и длительность импульсов - от 10 мкс до 10 с.

Генератор сигналов Я7Г-71:

- диапазон частот - от 5 Гц до 500 кГц;

- коэффициент гармоник - не более 0,1%.

Генератор импульсов Я8Г-271:

- период повторения импульсов - от 20 нс до 200 мс;

- длительность импульсов - от 10 нс до 100 мс.

К2-43 измеряет напряжение постоянного и переменного тока, сопротивление, температуру, частоту электрических сигналов, обеспечивает счет числа колебаний, выдает сигналы с кварцованной частотой. Измерительные установки осуществляют также формирование НЧ синусоидальных сигналов и прямоугольных импульсов.

Входящие в состав установки К2-43 частотомер ЯЗЧ-90 и универсальный вольтметр Я1В-23 могут обеспечить автоматическую передачу результатов измерений в КОП через блок связи 322 в кодах.
