Р3027

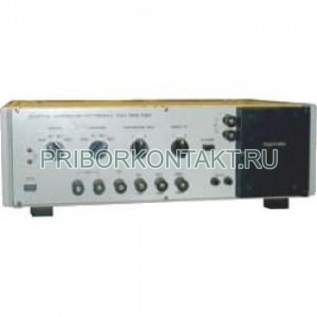

Делитель напряжения постоянного тока Р3027 (Р 3027, Р-3027, p3027, p 3027,p-3027)

Предназначен для расширения пределов измерения по напряжению электроизмерительных приборов постоянного тока, для поверки делителей напряжения.

Делители напряжения постоянного тока Р3027 (далее - ДН) предназначены для расширения пределов измерения по напряжению электроизмерительных приборов постоянного тока, для поверки делителей напряжения.
Условные обозначения ДН в зависимости от класса точности:

Р3027-1 - класс точности 0,0002;
Р3027-2 - класс точности 0,0005.

Делители напряжения постоянного тока Р3027, предназначенные для поставки в районы с тропическим климатом, должны иметь обозначения Р3027-1 04.1 *; Р3027-2 04.1 *.

Делители напряжения постоянного тока Р3027, предназначены для эксплуатации при условиях, указанных в табл. 1. Номинальные значения коэффициентов деления и соответствующие им значения входного сопротивления и входного напряжения соответствуют указанным в табл. 2. Значение выходного сопротивления цепи делителя для всех коэффициентов деления составляет (1000±3)Ом.

Делитель напряжения постоянного тока Р3027 имеет устройства для автономной поверки и подстройки коэффициентов деления. Основные измерительные сопротивления ДН помещены в активный термостат. Время установления температуры в термостате не превышает 2 ч. Продолжительность непрерывной работы ДН после установления рабочего режима не менее 8 ч.

Предел допускаемого значения основной погрешности ДН, выраженный в процентах от номинального значения коэффициента деления, равен:

±0,0002% для Р3027-1

±0,0005% для Р3027-2

после установления рабочего режима и подстройки коэффициентов деления. Периодичность проверки и подстройки коэффициентов деления, обеспечивающая сохранение класса точности в нормальных условиях применения, составляет не менее:

2 суток - для Р3027-1;

5 суток - для Р3027-2.

Изменение погрешности коэффициентов деления при изменении температуры окружающего воздуха от нормальной до любой в пределах рабочей области температур не превышает половины предела допускаемой основной погрешности на каждые 5°С изменения температуры.

Изменение погрешности коэффициентов деления, вызванное собственным нагревом, проходящим через цепь ДН током, не превышает половины предела допускаемой основной погрешности при условии, что на вход ДН подключается напряжение не выше номинального при нормальных условиях применения.

Сопротивление изоляции ДН в рабочих условиях применения при напряжении 100-200В равно значениям, указанным в табл.3. Изоляция ДН в рабочих условиях применения выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50 Гц практически синусоидальной формы, значение которого соответствует указанному в табл.3.

Питание ДН осуществляется от сети переменного тока напряжением (220±22)В, частотой (50±1)Гц или (60±1,2)Гц.
Потребляемая мощность в установившемся режиме не более 30В·А.
Габаритные размеры ДН не превышают 440x160x460 мм. Масса ДН не превышает 11 кг.

Таблица 1.

Примечание. t – температура, при которой подстроен ДН.

Таблица 2.

Таблица 3.
