Калибратор Н4-14

Н4-14

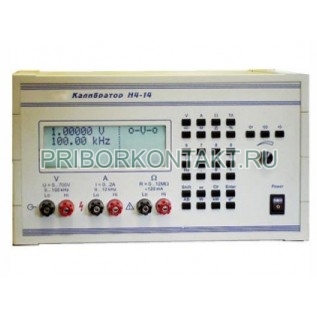

Калибратор универсальный Н4-14

Также этот прибор может называться: Н4 14, Н414, Нч-14, n4-14, n4 14, n414, h4-14, h4 14, h414.

Н4-14 калибратор универсальный предназначен для калибровки (поверки) электронных (цифровых) и аналоговых электроизмерительных приборов.

Калибраторы Н4-14 обеспечивают мобильность и малое время установления рабочего режима.

В комплект входят: базовый прибор (калибратор); преобразователь напряжения в ток ПНТ-52; коммутатор КП-16; катушка токовая КТ-1000; катушка магнитная КМ-1.

Технические характеристики Н4-14:

Параметры воспроизведения постоянного напряжения:

- диапазон - от ±1 мкВ до ±1000 В;

- погрешность - от 0,0025% до 0,005%.

Параметры воспроизведения переменного напряжения:

- диапазон - от 1 мВ до 700 В;

- частота - от 0,01 кГц до 100 кГц;

- погрешность - от ±0,02% до ±0,2%.

Параметры воспроизведения постоянного тока для Н4-14:

- диапазон - от ±1 нА до ±2 А;

- погрешность - от ±0,01% до ±0,02%;

- диапазон совместно с ПНТ-52 - не более ±50 А;

- погрешность совместно с ПНТ-52 - от ±0,1% до ±0,15%.

Параметры воспроизведения переменного тока:

- диапазон - от 10 мкА до 2 А;

- частота - от 10 Гц до 10 кГц;

- погрешность - от 0,05% до 0,1%;

- диапазон совместно с ПНТ-52 - не более 50 А;

- частота совместно с ПНТ-52 - от 10 Гц 1,2 кГц;

- погрешность совместно с ПНТ-52 - от ±0,15% до ±0,25%.

Воспроизведение сопротивления:

- диапазон - от 0,1 Ом до 12 МОм;

- погрешность - 0,05% до 0,5%.

Параметры воспроизведения мощности переменного тока для Н4-14:

- диапазон - от 1 Вт до 60 кВт;

- частота - от 40 Гц до 440 Гц;

- погрешность - ±0,15% до ±0,2%.

Параметры воспроизведения сдвига фазы между двумя синусоидальными сигналами:

- диапазон - от 1 мВ до 6,4 В;

- частота - от 0,1 Гц до 440 Гц;

- погрешность фазы - ±0,2º;

- погрешность амплитуды - ±0,05%.

Воспроизведение частоты:

- диапазон - от 0,1 Гц до 100 кГц;

- погрешность - ±0,05%.

Калибратор обеспечивает воспроизведение амплитудноманипулированных и фазоманипулированных сигналов для проверки устройств ЖД-автоматики и сигнализации.

Предназначение комплектующих калибраторов Н4-14:

- преобразователь напряжения в ток ПНТ-52 - для воспроизведения постоянного и переменного тока в диапазоне до 50 А;

- встроенный генератор - для обеспечения самостоятельного воспроизведения постоянного и переменного тока;

- коммутатор КП-16 - для подключения выходных линий калибратора Н4-14 и преобразователя ПНТ-52 к стандартному четырехклеммному входу проверяемого измерительного прибора (мультиметра);

- катушка токовая КТ-1000 - для проверки токовых клещей постоянного и переменного тока в диапазоне до 1000 А;

- катушка магнитная КМ-1 - для проверки измерителей намагниченности (миллитесламетров).

Габаритные размеры и масса приборов приведены в таблице:
