Калибратор К2-38

Установка измерительная образцовая К2-38

К2-38 - образцовая измерительная установка для поверки измерителей модуляции по ключевым параметрам частотной модуляции и сопутствующих искажений. Применяется в серийном выпуске и периодической поверке измерителей модуляции и измерительных генераторов методом сличения (через компаратор), а также может использоваться как многочастотный генератор прецизионного ЧМ сигнала с калиброванной девиацией, низкими нелинейными искажениями и малым уровнем шумов. Обозначения: К2 38, К238, К-238, k2-38, k2 38.

Назначение и применение

• Поверка измерителей модуляции по погрешности измерения девиации частоты.
• Контроль коэффициента гармоник огибающей при синусоидальной ЧМ.
• Оценка уровня частотного фона и шума, вносимого трактом поверяемого прибора.
• Определение коэффициента перехода ЧМ в АМ (ЧМ/АМ) в тракте поверяемого прибора.
• Использование как эталонный источник ЧМ сигналов в метрологических и испытательных работах.

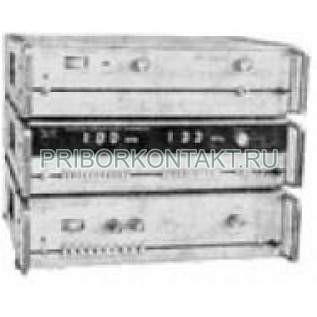

Состав и архитектура

Установка К2-38 включает три функциональных узла:

• генератор ЧМ сигналов;
• генератор модулирующих напряжений;
• генератор дискретных частот.

Функции и особенности

• Формирование ЧМ сигнала с фиксированными несущими частотами в диапазоне до 1000 МГц.
• Калиброванная установка девиации частоты от 1 Гц до 1 МГц и по поддиапазонам - от 0,001 кГц до 1000 кГц.
• Дискретная установка девиации через десятичный делитель (коэффициенты 1; 0,9; 0,8; 0,7; 0,6; 0,5; 0,4; 0,3; 0,2; 0,1) и три декадных делителя с коэффициентами 0,1.
• Нормированные требования к гармоникам огибающей и сопутствующей АМ при ЧМ.
• Широкий диапазон модулирующих частот, включая режим внешней модуляции.

Технические характеристики

Частоты и девиация

• Диапазон фиксированных частот:
  • несущих - от 0,128 МГц до 1000 МГц;
  • модулирующих - от 0,2 кГц до 200 кГц.
• Пределы устанавливаемых значений девиации частоты - от 1 Гц до 1 МГц.
• Значения фиксированных несущих частот ЧМ сигналов - 10±0,005 МГц; 50±0,025 МГц; 10±0,1 МГц; 50±0,05 МГц.
• Диапазоны модулирующих частот в режиме внешней модуляции - от 0,02 кГц до 20 кГц; от 0,02 кГц до 200 кГц.
• Пределы калиброванных значений девиации частоты (по поддиапазонам) - от 0,001 кГц до 1 кГц; от 0,005 кГц до 5 кГц; от 0,5 кГц до 100 кГц; от 0,5 кГц до 1000 кГц.
• Номинальные значения фиксированных частот генератора модулирующих напряжений - 0,03 кГц; 0,09 кГц; 0,4 кГц; 1 кГц; 6 кГц; 15 кГц; 20 кГц; 60 кГц; 100 кГц; 200 кГц.
• Пределы плавной перестройки модулирующих частот выше 1 кГц - от ±0,4% до ±5%.
• Погрешность установленных фиксируемых модулирующих частот 0,03 кГц; 0,09 кГц; 0,4 кГц - не более ±5%.

Нелинейные искажения

Коэффициенты гармоник сигнала генератора модулирующих напряжений (в составе К2-38):

• на модулирующих частотах 0,4 кГц; 1 кГц; 6 кГц; 15 кГц; 20 кГц; 30 кГц; 60 кГц; 100 кГц - не более 0,1%;
• на частотах 0,03 кГц; 0,09 кГц; 200 кГц - не более 0,2%.

Коэффициент гармоник огибающей при синусоидальной ЧМ

Сопутствующая АМ при ЧМ

Коэффициент АМ, сопутствующей ЧМ сигналу с несущей частотой 50±0,05 МГц:

• при девиации частоты до 150 кГц - не более 1%;
• при девиации частоты до 300 кГц - не более 2%.

Погрешность установки девиации (парциальное значение, по первой гармонике)

Для ЧМ сигнала с несущей частотой 50 МГц и пределами девиации от 0,5 кГц до 1000 кГц:

• в диапазоне модулирующих частот от 0,02 кГц до 30 кГц - 0,8%;
• от 30 кГц до 60 кГц - 1%;
• от 60 кГц до 100 кГц - 1,4%;
• от 100 кГц до 200 кГц - 2%.

Выходные уровни и шумы

• Уровень выходного напряжения несущих частот генератора ЧМ сигналов на нагрузке 50 Ом - 150±50 мВ.
• Пределы плавной установки уровня выходного напряжения - не менее 30 дБ.
• Максимальный уровень выходного напряжения генератора дискретных частот на нагрузке 50 Ом:
  • 0,128 МГц; 1 МГц; 10 МГц; 50 МГц; 83,3 МГц - 100 мВ;
  • 250 МГц - 200 мВ;
  • 500 МГц; 1000 МГц - 300 мВ.
• Среднеквадратическое значение уровня частотного фона и шума генератора дискретных частот в нормальных условиях не превышает:
  • в полосе 0,3 кГц-3,4 кГц - 1·10^-9fн + 0,1 Гц;
  • в полосе 0,03 кГц-20 кГц - 5·10^-9fн + 0,2 Гц;
  • в полосе 0,03 кГц-200 кГц - 5·10^-8fн + 10 Гц,
  где fн - значение фиксированной несущей частоты.

Питание, габариты, масса

• Потребляемая мощность - 45 В·А.
• Габаритные размеры - не более 480×313×475 мм.
• Масса К2-38 - не более 32 кг.

Условия эксплуатации

• Температура окружающего воздуха - от +5°С до +40°С (от 278 К до 313 К).
• Относительная влажность при температуре до +30°С (303 К) - до 90%.
• Напряжение питающей сети - 220±22 В.
• Частота питающей сети - 50±0,5 Гц.
• Содержание гармоник - до 5%.

Преимущества

• Комплексная поверка измерителей модуляции по девиации, гармоникам огибающей, шумам и ЧМ/АМ преобразованию.
• Широкий частотный охват несущих до 1000 МГц и модулирующих до 200 кГц.
• Калиброванная дискретная установка девиации и нормированные требования к нелинейным искажениям.
• Удобна как эталонный многочастотный генератор прецизионного ЧМ сигнала для метрологических стендов.
