Калибратор ЧК7-51

ЧК7-51

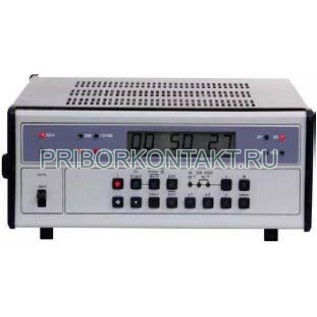

Частотный компаратор ЧК7-51

Также это изделие может называться: ЧК7 51, ЧК751, ЧК 7 51, ЧК-7-51, 4К7-51, chk7-51, chk7 51, chk751.

ЧК7-51 компаратор частотный предназначен для измерения относительного отклонения частот опорного и поверяемых сигналов.

Компараторы ЧК7-51 используются в системах навигации, телефонной и радиосвязи, системах специального назначения, при поверке мер частоты и времени, а также для формирования опорных сигналов частоты и времени.

Технические характеристики ЧК7-51:

Частота опорного сигнала - 5 МГц.

Номинальное значение частоты выходного сигнала при подаче на вход опорного сигнала частотой 5 МГц - 1 МГц; 10 МГц.

Период следования импульсов сигналов основной и вспомогательной ШВ - 1 с.

Погрешность измерения сдвига внешней и задержанной шкал времени относительно основной ШВ с шагом от 0,05 мкс до 0,15 мкс - от 0 до 999999,9 мкс.

Параметры опорного сигнала для ЧК7-51 с частотой 5 МГц:

- относительное отклонение частоты от номинального значения - не более ±10^-8;

- предел напряжение на нагрузке 200 Ом - от 0,4 В до 1,2 В;

- подавление гармонических составляющих - не менее 30 дБ.

Напряжение выходных сигналов на нагрузке 50 Ом - от 0,8 В до 1,2 В.

Параметры измеряемого сигнала:

- номинальное значение частоты - 5 МГц или 10 МГц;

- относительная разность частот опорного и проверяемого сигнала - не более 10^-6;

- предел напряжение на нагрузке 200 Ом - от 0,7 В до 1,3 В;

- подавление гармонических составляющих - не менее 30 дБ.

Ослабление гармонических составляющих 2 МГц в спектре сигнала 1 МГц и 20 МГц в спектре сигнала 10 МГц - не менее 40 дБ.

Параметры импульсов синхронизации ЧК7-51 компаратора и сигналов основной и вспомогательной (задержанной) шкалы времени:

- полярность импульсов - положительная;

- длительность импульсов - от 10 мкс до 20 мкс;

- длительность фронта импульса между уровнями 0,1 и 0,9 - 0,03 мкс;

- амплитуда импульсов на нагрузке 50 Ом - 2,5 В.

Частота следования импульсов синхронизации - 1 Гц.

Погрешность синхронизации основной шкалы времени импульсами внешней шкалы времени - не более 0,1 мкс.

Среднеквадратическая погрешность измерения относительного отклонения частоты:

- за 1 с - не более 10^-11;

- за 10 с и 100 с - не более 10^-12.

Компаратор ЧК7-51 обеспечивает:

- измерение временного сдвига импульсов внешней или вспомогательной шкал времени (ШВ) относительно основной ШВ;

- отображение на табло текущего времени - в часах; в минутах, в секундах.

Питание от источника постоянного тока - от 22 В до 30 В.

Питание от сети переменного тока:

- с напряжением - 220±22 В; 220±11 В;

- с частой - 50±1 Гц; 400±10 Гц.

Потребляемая мощность ЧК7-51:

- от источника постоянного тока - 20 Вт;

- от сети переменного тока с частотой 50 Гц - 40 Вт;

- от сети переменного тока с частотой 400 Гц - 70 Вт.

Габаритные размеры - 300×129×459 мм.

Масса - не более 10,5 кг.

Компаратор низкочастотный ЧК7-51 при агрегатировании с приборами Ч1-81/2, Ч1-81/3 образует стандарт частоты и времени соответственно - Ч1-83/2 и Ч1-83/3, при этом питание приборов Ч1-81 осуществляется непосредственно от ЧК7-51.

Принцип действия компараторов заключается в измерении относительной разности частот проверяемого и опорного сигналов посредством измерения длительности строб-импульсов, вырабатываемых умножителем относительной разности частот, и последующей математической обработкой результатов этих измерений с целью вычисления статистических характеристик.

Условия эксплуатации ЧК7-51:

Температура окружающего воздуха - от 0° С до +50° С.

Относительная влажность при +25° С - до 98%.
