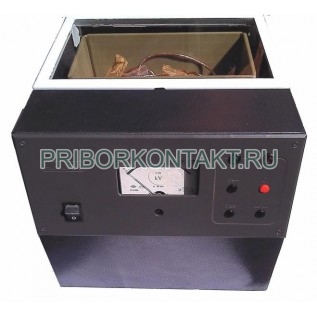

Аппарат испытания масла АИМ-90

Также этот прибор может называться: АИМ90, АИМ 90, aim-90, aim90, aim 90.

АИМ-90 аппарат испытания масла предназначен для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков, работающих в качестве изолятора в высоковольтных установках.

Аппараты АИМ-90 самостоятельно поднимают высокое напряжение до момента пробоя диэлектрика, проводят перемешивание, отсчитывают временные интервалы между подъемами напряжения, рассчитывают среднее арифметическое значение пробивного напряжения, среднюю квадратическую ошибку и коэффициент вариации. Используя меню аппарата, оператор имеет возможность изменить количество циклов испытаний, время интервалов, режим перемешивания и т.д.

Технические характеристики АИМ-90:

Наибольшее пробивное напряжение (действующее значение) - 90 кВ.

Объем измерительной ячейки - 400 см³.

Расстояние между электродами в измерительной ячейке - 2,5 мм.

Форма испытательного напряжения - синусоидальная.

Потребляемая мощность - не более 0,5 кВт.

Питание от сети:

- напряжением - 220 В;

- частотой - 50 Гц.

Габаритные размеры - 395×550×359 мм.

Масса - не более 35 кг.

Конструкция АИМ-90 выполнена в виде переносного пульта и включает в себя следующие основные элементы:

- генераторное устройство;

- регулятор напряжения (вариатор) с моторным приводом щетки;

- измерительную ячейку;

- измерительный прибор, плату управления, плату коммутационную.

Генераторное устройство аппарата АИМ-90 заполняется трансформаторным маслом, уровень которого должен находиться на 8 мм ниже панели (крышки). Герметизация осуществляется с помощью резиновой прокладки.

Высокое напряжение от трансформатора выводится посредством специальных изоляторов, которые служат одновременно опорой для установки на них измерительной ячейки.

Условия эксплуатации АИМ-90:

Рабочее значение температуры воздуха - от +10° С до +35° С.

Относительная влажность при +25° С - до 80%.

Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.

Механизм должен быть защищен от прямого воздействия солнечной радиации и атмосферных осадков.

Степень защиты механизма обеспечивает работу механизма при наличии в окружающей среде пыли и струй воды.

Во избежание электрического пробоя с высоковольтных изоляторов генераторного устройства на заземленные части установки АИМ-90, на панели генераторного устройства устанавливается изоляционный барьер, который одновременно служит маслосборником случайно пролитого из ячейки диэлектрика. Подъем высокого напряжения на электродах ячейки производится регулятором напряжения с постоянной скоростью электроприводом.

Предусмотрена возможность отключения электропривода с целью фиксации, на некоторое время, высокого напряжения на электродах ячейки. Также, предусмотрена возможность отключения высокого напряжения с автоматическим возвратом электропривода.

Зона АИМ-90, где устанавливается ячейка, имеет крышку, которая в закрытом положении замыкает контакты цепи включения высокого напряжения. При открывании крышки эта цепь размыкается.
