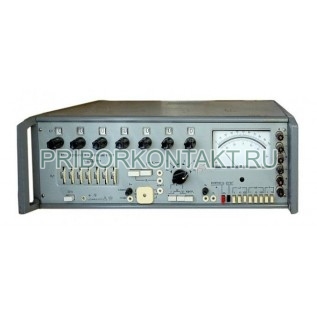

Компаратор напряжений Р3003 (Р 3003, Р-3003, p3003, p 3003, p-3003)
Предназначен для:
компарирования (относительного измерения) напряжений постоянного тока;
измерения напряжений (с нормальным элементом класса 0,001, II разряда);
выдачи калиброванных напряжений;
усиления напряжений.
Класс точности 0,0005.

Компараторы напряжений Р3003 (далее компараторы) дифференциальные, класса точности 0,0005 предназначены для:
компарирования (относительного измерения) напряжений постоянного тока;
измерения напряжений (с нормальным элементом класса 0,001, II разряда);
выдачи калиброванных напряжений;
усиления напряжений.
В компараторе напряжений Р3003 предусмотрены режимы работы с внешними цифровым и аналоговым измерителями выхода. Рабочие условия применения компаратора:
температура окружающего воздуха - от +10°С до +35°С; относительная влажность - 80% при температуре 25°С; напряжение питающей сети - (220±22)В, частотой 50; 60Гц.
Компараторы напряжений Р3003, предназначены для поставки в районы с тропическим климатом, соответствуют исполнению 0 категории 4.1, и работают при температуре от 10 до 35°С. Условное обозначение типа компаратора Р3003 - 04.1 **.

Технические данные

Дифференциальный компаратор напряжений.

При компарировании и измерении напряжений совместно функционируют встроенные калибратор, дифференциальный измерительный усилитель, дифференциальный микровольтметр, делитель входного напряжения.
Пределы компарирования и измерения с компенсацией входного напряжения напряжением калибратора: 11,111110В; 1,1111110В; 0,11111110В. Предел измерения с использованием встроенного делителя входного напряжения 111,11110В.Значения пределов допускаемых погрешностей относительных измерений напряжения (погрешность компарирования) в нормальных (основная погрешность) и рабочих условиях применения соответствуют указанным в табл. 1.
Основная погрешность измерения при калибровке по нормальному элементу кл. 0,001 II разряда не превышает значений, указанных в табл.1.
Дифференциальный измерительный усилитель напряжения. Параметры выходов дифференциального измерительного усилителя напряжения (далее - усилителя) соответствуют указанным в табл. 2. Пределы усиливаемых напряжений 1мкВ; 10мкВ; 100мкВ, 1мВ; 10мВ; 100мВ; 1В; 10В. Номинальные значения коэффициентов усиления, пределы допускаемой погрешности относительного значения коэффициента усиления (нелинейность), пределы допускаемой погрешности абсолютного значения коэффициента усиления соответствуют значениям, указанным в табл. 3, 4.
Выходное сопротивление усилителя (Rвх) соответствует значениям, указанным в табл. 5. Выходное сопротивление усилителя по аналоговому и цифровому выходам не превышает 0,5 Ом.

Параметры помехозащищенности входа.

Коэффициент режекции дифференциального переменного нап¬ряжения (помеха нормального вида) частоты питающей сети и динамический диапазон указаны в табл .5.
Коэффициент режекции синфазных напряжении (помеха общего вида):
для напряжения переменного тока частоты питающей сети указаны в табл.5;
для напряжения постоянного тока - не менее 120дБ.
Характеристики длительности включения. Смещение нуля усилителя по напряжению не превышает 3мкВ в рабочем режиме за 8 ч.

Дифференциальный микровольтметр

Пределы измерений микровольтметра: 1мкВ; 10мкВ; 100мкВ; 1мВ; 10мВ; 100мВ; 1В; 10В. Пределы допускаемых погрешнрстей в нормальных (основная погрешность) и рабочих условиях применения, время установления показаний микровольтметра соответствуют указанным в табл.6.
Микровольтметр имеет: двухрядную шкалу показывающего прибора; электрический корректор для установки стрелки показывающего прибора на нулевую отметку нижней шкалы с погрешностью ±0,5 делений; переключатель полярности показывающего прибора. Нормальное положение шкалы показывающего прибора - вертикальное.


Калибратор напряжений

Пределы калиброванных напряжений соответствуют указанным ниже: 11,111110В; 1,1111110В; 0,11111110В. Калибратор выполнен двухрядным, семидекадным. Цена деления одной ступени младшей декады, нагрузочные характеристики, выходные сопротивления указаны в табл.7.
Пределы допускаемых погрешностей напряжений калибратора соответствуют пределам погрешностей компаратора Р3003, указанным в табл.1. Номинальное значение коэффициентов деления выходного напряжения калибратора на пределах 1,1111110В; 0,11111110В; 10 и 100 соответственно.
Изменение напряжения калибратора не превышает:
вызванное длительностью включения 25•10-4% в рабочем режиме, за 8 ч; 5•10-4% - в прецизионном режиме, за 1 ч;
вызванное изменением температуры окружающего воздуха в диапазоне температур, соответствующих рабочим условиям применения, 5•10-4%/°С;
вызванное изменением напряжения питающей сети на 22В от номинального 2•10-4%.
Изменение коэффициента деления делителей, вызванное изменением температуры окружающего воздуха в диапазоне температур, соответствующих рабочим условиям применения,не превышает: 5•10-4%/°С для предела 1В; 10•10-5%/°С для предела 0,1В. Напряжение шума выходного напряжения калибратора (мультипликативная - составляющая) не превышает 4•10-5% (ПИК-ПИК).Делитель входного напряжения:
Номинальный коэффициент деления - 100. Входное сопротивление - 1МОм, с допускаемым отклонением ±5%. Температурный коэффициент коэффициента деления - не более 25•10-4% /°С. Прибор снабжен устройством для автономной поверки и подстройки делителя.

Общие характеристики прибора

Время установления рабочего режима компаратора Р3003 - 1 ч. Время установления прецизионного режима - 4 ч. Компаратор напряжений Р3003 обеспечивает нормируемые технические характеристики независимо от длительности включения после установления рабочего режима. Потребление тока от питающей сети напряжением 220В - не более 100мА.
Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями, доступ к которым возможен без вскрытия компаратора Р3003, выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц, действующее значение которого соответствует:
1,5кВ - между соединенными вместе корпусом с входными зажимами относительно ввода сетевого питания;
0,5кВ - между корпусом и входными зажимами.
Сопротивление изоляции не менее: 108Ом - между корпусом и вводом сетевого питания; 1010Ом - между сходными зажимами и соединенным с корпусом вводом сетевого питания.
Габаритные размеры и масса не превышают соответственно 488x170x385 мм, 15кг.

Таблица 1.

Таблица 3.

Примечание: U – усиливаемое напряжение в вольтах.
