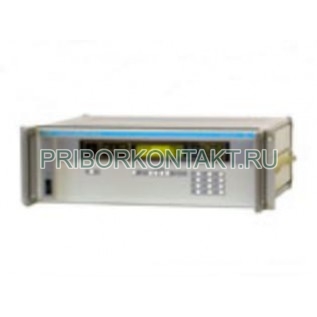

Калибратор ЧК7-54

Приемник-компаратор для контроля опорных генераторов ЧК7-54

ЧК7-54 - приемник-компаратор, предназначенный для измерения отклонения частоты высокостабильных кварцевых и квантовых опорных генераторов. Прибор решает задачу оценки относительной отстройки частоты за длительные интервалы и может работать как часть системы эталонирования, включая режим слежения по сигналам СРНС ГЛОНАСС/GPS.

Варианты обозначения, встречающиеся в документации и маркировке: ЧК7 54, ЧК754, 4К7-54, ЧК7-5ч, chk7-54, chk7 54, chk754.

Назначение и области применения

ЧК7-54 применяют в метрологических лабораториях, на узлах времени и частоты, в телекоммуникационных и навигационных комплексах, а также при эксплуатации высокостабильных опорных генераторов, где требуется оценивать суточный дрейф и кратковременную нестабильность. Прибор полезен для сравнительных измерений и контроля генераторов 5 МГц и 10 МГц, а также для построения опорной системы с синхронизацией по ГЛОНАСС/GPS.

Функции и особенности

измерение относительной отстройки частоты высокостабильного генератора за 24 часа;

работа с входными опорными сигналами 5 МГц и 10 МГц;

формирование выходных опорных синусоидальных сигналов 1 МГц, 5 МГц, 10 МГц и ТТЛ 10 МГц;

формирование основной и вспомогательной (задержанной) шкалы времени с регулируемым сдвигом;

режим слежения по СРНС ГЛОНАСС/GPS и возможность автоматической синхронизации внутреннего опорного генератора в составе стандарта частоты;

питание от сети переменного тока 220 В, 50 Гц и от источника постоянного тока 27 В.

Технические характеристики

Параметр	Значение
Входные сигналы	5 МГц; 10 МГц
Частота выходных синусоидальных сигналов	1 МГц; 5 МГц; 10 МГц
Частота выхода ТТЛ	10 МГц
Относительная погрешность измерения относительной отстройки частоты за 24 часа	не более ±1·10^–12
Относительная погрешность по частоте выходных сигналов в режиме слежения ГЛОНАСС/GPS	не более ±2·10^–12
СКЗ напряжения выходных сигналов на нагрузке 50 Ом	от 0,5 В до 1,2 В
Относительное двухвыборочное отклонение частоты через 2 часа после включения (внутренний опорный генератор), за 1 с	не более 1,5·10^–11
Относительное двухвыборочное отклонение частоты через 2 часа после включения (внутренний опорный генератор), за 10 с	не более 6·10^–12
Относительное двухвыборочное отклонение частоты через 2 часа после включения (внутренний опорный генератор), за 100 с	не более 3·10^–12
Период следования импульсов ШВ (основная и вспомогательная)	1 с
Полярность импульсов ШВ	положительная
Длительность импульсов ШВ	от 10 мкс до 30 мкс
Амплитуда импульсов ШВ на нагрузке 50±5 Ом	не менее 2 В
Диапазон сдвига вспомогательной ШВ относительно основной (шаг 10 нс)	от 0 до 999999,99 мкс
Погрешность синхронизации основной ШВ с внешней эталонной ШВ	±30 нс
Питание от сети переменного тока	220±22 В; 50±1 Гц
Питание от источника постоянного тока	27 В
Потребляемая мощность в режиме прогрева (30 мин)	160 В·А
Потребляемая мощность от источника постоянного тока	110 Вт
Габаритные размеры	520×160×425 мм
Масса	не более 15 кг
Условия эксплуатации, температура	от +15 °C до +35 °C
Условия эксплуатации, влажность	не более 95% при +25 °C

Параметр

Значение

Входные сигналы

5 МГц; 10 МГц

Частота выходных синусоидальных сигналов

1 МГц; 5 МГц; 10 МГц

Частота выхода ТТЛ

10 МГц

Относительная погрешность измерения относительной отстройки частоты за 24 часа

не более ±1·10^–12

Относительная погрешность по частоте выходных сигналов в режиме слежения ГЛОНАСС/GPS

не более ±2·10^–12

СКЗ напряжения выходных сигналов на нагрузке 50 Ом

от 0,5 В до 1,2 В

Относительное двухвыборочное отклонение частоты через 2 часа после включения (внутренний опорный генератор), за 1 с

не более 1,5·10^–11

Относительное двухвыборочное отклонение частоты через 2 часа после включения (внутренний опорный генератор), за 10 с

не более 6·10^–12

Относительное двухвыборочное отклонение частоты через 2 часа после включения (внутренний опорный генератор), за 100 с

не более 3·10^–12

Период следования импульсов ШВ (основная и вспомогательная)

1 с

Полярность импульсов ШВ

положительная

Длительность импульсов ШВ

от 10 мкс до 30 мкс

Амплитуда импульсов ШВ на нагрузке 50±5 Ом

не менее 2 В

Диапазон сдвига вспомогательной ШВ относительно основной (шаг 10 нс)

от 0 до 999999,99 мкс

Погрешность синхронизации основной ШВ с внешней эталонной ШВ

±30 нс

Питание от сети переменного тока

220±22 В; 50±1 Гц

Питание от источника постоянного тока

27 В

Потребляемая мощность в режиме прогрева (30 мин)

160 В·А

Потребляемая мощность от источника постоянного тока

110 Вт

Габаритные размеры

520×160×425 мм

Масса

не более 15 кг

Условия эксплуатации, температура

от +15 °C до +35 °C

Условия эксплуатации, влажность

не более 95% при +25 °C

Принцип работы

Работа ЧК7-54 основана на измерении приращения разности фаз во временной области между сигналами шкалы времени (ШВ), сформированными из опорной частоты встроенного или внешнего генератора, и эталонной ШВ, получаемой по результатам приема и обработки сигналов СРНС ГЛОНАСС/GPS. По набегу фазы рассчитывается относительная погрешность по частоте внешнего генератора в режиме приемника-компаратора. При использовании функции стандарта частоты возможна автоматическая синхронизация внутреннего опорного рубидиевого генератора по навигационным сигналам.

Конструкция и эксплуатационные особенности

Прибор рассчитан на работу с согласованной нагрузкой 50 Ом по выходам опорных сигналов и шкалы времени. Для достижения заявленных показателей стабильности и отклонения по частоте следует учитывать режим прогрева длительностью 30 минут, а также соблюдать нормируемые условия окружающей среды. Наличие питания от 27 В позволяет применять ЧК7-54 в составе мобильных комплексов и резервируемых систем.

Преимущества применения

измерение суточной относительной отстройки частоты на уровне до ±1·10^–12;

поддержка входных опор 5 МГц и 10 МГц и формирование нескольких стандартных выходных частот;

выходы шкалы времени с регулируемым сдвигом и шагом 10 нс для задач синхронизации;

возможность работы в режиме слежения по ГЛОНАСС/GPS с повышенной точностью по выходной частоте;

гибкие варианты питания - сеть 220 В/50 Гц или источник 27 В.
