У5014

Также это изделие может называться: У 5014, У-5014, y5014, y-5014, y 5014, u5014, u-5014, u 5014.

У5014 установка комплектная предназначена для поверки измерительных трансформаторов тока на фиксированных частотах звукового диапазона.

Установки У5014 дают возможность определять погрешности измерительных трансформаторов тока и определять в процессе поверки активную и реактивную составляющие сопротивления нагрузки во вторичной цепи поверяемых трансформаторов, а также могут использоваться в качестве прямоугольно-координатного компенсатора переменного тока повышенных частот.

Класс точности проверяемых трансформаторов - 0,2; 0,5; 1; 3.

Рабочие частоты - 200 Гц; 400 Гц; 1000 Гц; 2400 Гц; 8000 Гц.

Номинальный вторичный ток поверяемых трансформаторов - 5 А.

- токовой погрешности - от 0 до 4%;

- угловой погрешности - от 0? до 240?;

- активной составляющей сопротивления - от 0 до 4 Ом;

- реактивной составляющей сопротивления - от 0 до 7,2 Ом;

- синфазной составляющей напряжения - от 0 до 20 В;

- квадратурной составляющей напряжения - от 0 до 36 В.

- токовой - от ±0,025% до ±0,2%;

- угловой - от ±1? до ±8?;

- составляющих сопротивления нагрузки - от ±0,025 Ом до ±0,2 Ом;

- составляющих напряжения - ±5%.

- с напряжением - 220 В;

- с частотой - 50 Гц.

Мощность - не более 0,6 кВ?А.

Нижнее значение наработки на отказ при доверительной вероятности 0,8 - не менее 320 ч.

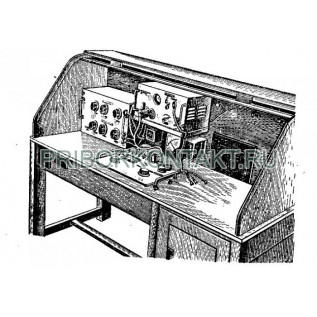

Установка конструктивно выполнена в виде пульта.

В комплекте установки - аппарат Р54, нагрузочное устройство Р542, электроннолучевой указатель Ф511, трансформатор П544, образцовый трансформатор И509 и набор конденсаторов.

Габариты:

- установки У5014 - 1235?1250?625 мм;

- аппарат Р541 - 470?340?225 мм;

- нагрузочное устройство Р542 - 475?330?300 мм;

- электроннолучевой указатель Ф511 - 405?305?225 мм;

- трансформатор П544 - 605?475?325 мм;

- образцовый трансформатор И509 - диаметр 385?325 мм;

- набор конденсаторов - 450?338?127 мм.

Масса:

- установка - 110кг;

- аппарат Р541 - 17 кг;

- нагрузочное устройство Р542 - 18 кг;

- электроннолучевой указатель Ф511 - 15 кг;

- трансформатор П544 - 90 кг;

- образцовый трансформатор И509 - 35 кг;

- набор конденсаторов - 26 кг.

Габаритные размеры:

- установка - 1235?1250?625 мм;

- понижающего форматора типа П554М - 395?426 мм.

Масса установки с трансформатором тока И509 и высокочастотными конденсаторами - не более 500 кг.

Температура окружающего воздуха - от 10° С до 35° С.

Относительная влажность - до 80%.

Климатическое исполнение - обычное и тропическое (У5014Т).
