Калибратор К2-52

К2-52

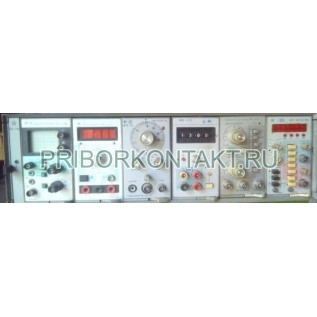

Установка измерительная К2-52

Также этот прибор может называться: К252, К2 52, k2-52, k252, k2 52.

К2-52 установка измерительная предназначена для проверочно-регулировочных работ при разработке и эксплуатации многофункциональных радиотехнических устройств.

Установки К2-52 состоят из универсального осциллографа С1-91/7, блока индикации и питания Я4С-111 с блоками Я4С-97 и Я4С-98.

Технические характеристики К2-52:

Полоса пропускания - от 0 до 100 МГц.

Время нарастания ПХ - 6 нс.

Коэффициент отклонения - от 0,5 мВ/дел до 5 В/дел.

Диапазон измерения:

- амплитуды импульсов - от 10 мВ до 40 В;

- длительности импульсов - от 5 нс до10 мс;

- напряжения постоянного тока - от 0 до 200 В; от 200 В до 20 кВ;

- силы постоянного тока - от 0 до 2 А;

- сопротивления - от 0 до 2 МОм;

- температуры - от -40° С до +120° С.

Пределы основной погрешности измерения К2-52:

- амплитудных и временных параметров импульсов - ±(1 +5/n)%, где n - размер изображения;

- временных интервалов - ±(3 10^-6Т+ 3 нс), где Т - значение временного интервала;

- напряжения постоянного тока - ±2%;

- силы тока - ±0,5%;

- сопротивления - ±0,5%;

- температуры - ±2° С.

Потребляемая мощность - 500 В·А.

Габаритные размеры - 420×1150×580 мм.

Масса - 60 кг.

К2-52 обеспечивают полуавтоматическое измерение амплитудных и временных параметров импульсов, прецизионные измерения временных параметров, измерение напряжения и силы постоянного тока, сопротивления и температуры.
