Калибратор УП-МСРП

УП-МСРП

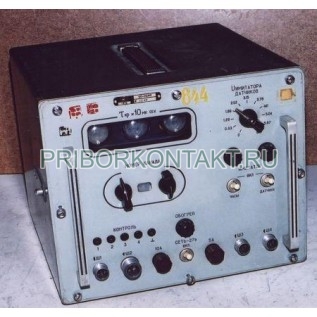

Установка поверочная УП-МСРП

Также это изделие может называться: УПМСРП, УП МСРП, up-msrp, upmsrp, up msrp.

УП-МСРП установка поверочная предназначена для измерения и регулировки временных промежутков по каждому каналу кодирующего устройства, проверки калибровки, проверки работоспособности датчиков и часов системы МСРП-12.

Сфера применения: проверка системы МСРП-12 в лабораторных условиях, на летательном аппарате, при проведении регламентных работ, а также при отказах системы в процессе эксплуатации.

Технические характеристики УП-МСРП:

Погрешность измерения временных промежутков между канальными импульсами - не более 10 мкс.

Число разрядов десятичной индикации - 3.

Количество каналов - 19.

Число одновременно проверяемых каналов - 1.

Последовательность выборки каналов - любая.

Длительность временного промежутка - от 600±100 мкс до 1500±100 мкс.

Установка имеет:

- имитатор датчиков, питаемый стабилизированным напряжением постоянного тока - 6,3 В;

- имитатор электрических сигналов электрочасов, выдающий напряжение постоянного тока - 0 и 27 В.

Имитатор датчиков выдает напряжения через - 0,1Uмакс.

Погрешность отношения Uмакс/Uи.д. - ±0,02, где Uи.д. - напряжение, снимаемое с имитатора датчика.

Принцип действия УП-МСРП заключается в измерении длительности временного промежутка каждого канала в десятичной системе счисления и визуальном представлении результата измерения на цифровых индикаторах.

Условия эксплуатации:

Относительная влажность при температуре +35° С - до 96%.

Атмосферное давление - 460 мм рт. ст.

Включение токов - 5 А; 10 А.

Напряжение питания постоянного тока - 27 В ±10%.

Потребляемая мощность:

- без обогрева - не более 30 Вт;

- с включенным обогревом - не более 300 Вт.

Установки УП-МСРП состоят из следующих основных схем:

- входного каскада, обеспечивающего ограничение входных сигналов;

- схемы выборки каналов, состоящей из четырехразрядного двоичного счетчика и диодной матрицы;

- кварцевого генератора, вырабатывающего импульсы, следующие с частотой 100 кГц;

- трехразрядного двоично-десятичного счетчика;

- диодных матриц и схем индикации десятичных разрядов и цифровых индикаторов типа ИН-1;

- ячейки, состоящей из двух схем формирования импульсов сброса;

- блока питания, имитатора напряжения датчиков и электрочасов.
