Описание товара

Ф5125

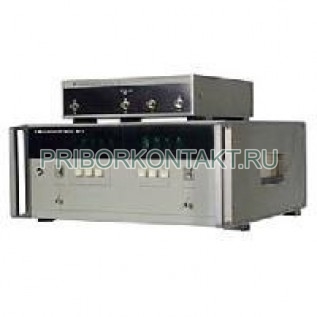

Калибратор фазовых сдвигов Ф5125
Также этот прибор может называться: Ф 5125, Ф-5125, f5125, f-5125, f 5125.
Ф5125 калибратор фазовых сдвигов предназначен для регулировки, настройки и поверки электронных фазометров и другой фазоизмерительной аппаратуры.
Калибраторы Ф5125 могут быть использованы в качестве двухканального или одноканального генератора.
Технические характеристики Ф5125:
Потребляемая мощность - не более 130 В?А.
Опорное выходное напряжение по обоим каналам на нагрузке 600 Ом:
- для синусоидальных сигналов - 10 В;
- для прямоугольных - ±12 В.
Параметры выходных сигналов на нагрузке 600 Ом при емкости нагрузки 50 пФ:
- коэффициент гармоник синусоидальных сигналов - не более 2%;
- скважность прямоугольных сигналов - 2±0,01;
- длительность фронтов - не более 0,05 мкс;
Диапазон установки сдвига фаз между сигналами двух каналов с дискретностью 1 - от 0 до 359°.
Диапазон ослабления выходных сигналов с дискретностью 5 дБ - от 0 дБ до 55 дБ.
Входное сопротивление по входу внешнего генератора - не менее 600 Ом.
Калибраторы Ф5125 обеспечивают работу в режиме синхронизации от - внешнего генератора и от внутреннего кварцевого генератора.
Частота сигналов синусоидальной или прямоугольной формы на выходе двух каналов калибратора приведена в таблице, где f - частота выходного сигнала:
Диапазон Множитель частоты Частота выходных сигналов
от кварцевого генератора от внутреннего перестраиваемого генератора
1 1 2500 Гц от 2500 Гц до 1250 Гц
0,1 250 Гц от 250 Гц до 125 Гц
0,01 25 Гц от 25 Гц до 1250 Гц
0,001 2,5 Гц от 2,5 Гц до 1,25 Гц
2 1 5000 Гц от 5000 Гц до 2500 Гц
0,1 500 Гц от 500 Гц до 250 Гц
0,01 50 Гц от 50 Гц до 25 Гц
0,001 5 Гц от 5 Гц до 2,5 Гц
3 1;

10 000 Гц
1000 Гц
100 Гц

10 Гц

1 Гц

от 10 000 Гц до 5000 Гц

от 1000 Гц до 500 Гц

от 100 Гц до 50 Гц

от 10 Гц до 5 Гц

1 Гц
0,1;
0,01;
0,001
0,0001
4 1;

20 000 Гц
2000 Гц
200 Гц

20 Гц

2 Гц

от 20 000 Гц до 10 000 Гц

от 2000 Гц до 1000 Гц

от 200 Гц до 100 Гц

от 20 Гц до 10 Гц

от 2 Гц до 1 Гц
0,1;
0,01;
0,001
0,0001
Частота выходных сигналов от внешнего генератора частоты - f/360.
Выходное сопротивление калибратора:
- для синусоидальных сигналов - не более 10 Ом;
- для прямоугольных сигналов - не более 75 Ом.?
Начальный фазовый сдвиг синусоидальных сигналов - не более 2°.
Время Ф5125 установления рабочего режима при синхронизации:
- от внутреннего кварцевого генератора - не более 2ч;
- от внутреннего перестраиваемого или внешнего генератора - не более 30 мин.
Прямоугольная форма сигнала:
- диапазон частот - от 1 Гц до 1000 Гц; от 1000 Гц до 20 000 Гц;
- предел допускаемой погрешности установки фазового сдвига выходных сигналов - ±0,05°; ±0,1°.
Синосоидальная форма сигнала:
- диапазон частот - от 1 Гц до 1000 Гц; от 1000 Гц до 20 000 Гц;
- предел допускаемой погрешности установки фазового сдвига выходных сигналов - ±0,1°; ±0,2°.
Питание калибратора Ф5125 осуществляется - от сети переменного тока:
- с частотой - (50±1) Гц;
- с напряжением - (220±22) В.
Наработка на отказ - не менее 4500 ч.
Габаритные размеры - 490?210?375 мм.
Масса - 18 кг.
Условия эксплуатации Ф5125:
Температура окружающего воздуха - от +10° С до +35° С.
Относительная влажность - до 80%.
