Электровентилятор осевой постоянного тока 0,8ЭВ-2,8-120-3661

0,8ЭВ-2,8-120-3661

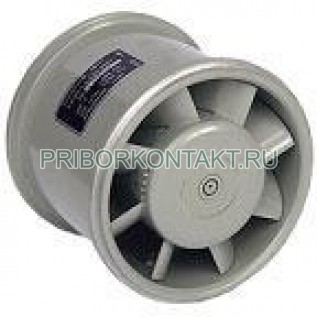

Электровентилятор высоконапорный осевой 0,8ЭВ-2,8-120-3661

Также это изделие может называться: 0,8ЭВ2,81203661, 0,8ЭВ 2,8 120 3661, 0,8ЄВ-2,8-120-3661, 0,8ЄВ2,81203661, 0,8ЄВ 2,8 120 3661, 0,8ЕВ-2,8-120-3661, 0,8ЕВ2,81203661, 0,8ЕВ 2,8 120 3661, 0,8ev-2,8-120-3661, 0,8ev2,81203661, 0,8ev 2,8 120 3661.

0,8ЭВ-2,8-120-3661 электровентилятор высоконапорный осевой предназначен для охлаждения радиоэлектронной аппаратуры.

Условное обозначение 0,8ЭВ-2,8-120-3661:

- ЭВ - электровентилятор;

- 0,8 - диаметр рабочего колеса вентилятора;

- 2,8 - производительность;

- 120 - полное давление вентилятора - 1200 Па;

- 3 - число фаз вентилятора;

- 6 - синхронная частота вращения - 12 000 об/мин;

- 6 - величина питающего напряжения - 200 В;

- 1 - конструктивное исполнение - аэродинамическая схема с двумя рабочими колесами.

Технические характеристики 0,8ЭВ-2,8-120-3661:

Номинальная производительность - 280 м³/ч.

Полное давление при номинальной производительности - 1200±180 Па (123±18 кгс/м²).

Напряжение питания - 200±10 В.

Частота сети изделия вентилятор 0,8ЭВ-2,8-120-3661 - 400±20 Гц.

Число фаз питающей сети - 3.

Потребляемая мощность - не более 290 Вт.

Потребляемый ток - не более 1,2 А.

Потребляемый ток в любых условиях эксплуатации, отличных от нормальных климатических - не более 1,6 А.

Частота вращения - не менее 10 200 мин^-1.

Частота вращения в любых условиях эксплуатации, отличных от нормальных климатических - не менее

9000 об/мин.

Уровень звука - 93 дБА.

Минимальная наработка - 2000 ч.

Срок сохраняемости - 12 лет.

Габаритные размеры - 95×81 мм.

Масса - не более 1 кг.

Виды приемки:

- приемка ОТК;

- военная приемка.

Электровентиляторы 0,8ЭВ-2,8-120-3661 способны работать в длительном режиме при любом положении в пространстве.

Условия эксплуатации:

Температура окружающей среды при эксплуатации - от -60° С до +100° С.

Относительная влажность воздуха (верхнее значение) при температуре +35° С - 98%.

Пониженное атмосферное давление - до 5 мм рт. ст. (0,666 кПа).

Повышенное атмосферное давление - 1,5 ат.

Температура обмоток - не более 170° С.

Вибрационные нагрузки с ускорением до 100 м/с² - от 1 Гц до 2000 Гц.

Ударные нагрузки 0,8ЭВ-2,8-120-3661:

- при многократных ударах и длительности импульса от 2 мс до 10 мс максимальное ускорение - 400 м/с²;

- при одиночных ударах длительности импульса от 1 мс до 5 мс максимальное ускорение - 1500 м/с²;

- линейных (центробежных) нагрузок - 250 м/с².

Иней с последующим оттаиванием; роса; соляной (морской) туман; плесневые грибы.

По принципу действия электровентиляторы относятся к классу лопаточных машин, предназначенных для перемещения воздуха без его сжатия. Рабочим органом является рабочее колесо, которое при вращении сообщает воздуху, протекающему по межлопаточным каналам, переносное движение.
