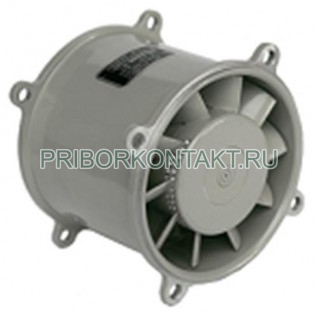

Электровентилятор высоконапорный осевой 1,0ЭВ-5,6-200-3661

Также это изделие может называться: 1,0ЭВ5,62003661, 1,0ЭВ 5,6 200 3661, 1,0ЄВ-5,6-200-3661, 1,0ЄВ5,62003661, 1,0ЄВ 5,6 200 3661, 1,0ЕВ-5,6-200-3661, 1,0ЕВ5,62003661, 1,0ЕВ 5,6 200 3661, 1,0ev-5,6-200-3661, 1,0ev5,62003661, 1,0ev 5,6 200 3661.

1,0ЭВ-5,6-200-3661 электровентилятор высоконапорный осевой предназначен для охлаждения радиоэлектронной аппаратуры.

Условное обозначение 1,0ЭВ-5,6-200-3661:

- ЭВ - электровентилятор;

- 1,0 - диаметр рабочего колеса вентилятора;

- 5,6 - производительность;

- 200 - полное давление вентилятора;

- 3 - число фаз вентилятора;

- 6 - синхронная частота вращения - 12 000 об/мин;

- 6 - величина питающего напряжения - 200 В;

- 1 - конструктивное исполнение - аэродинамическая схема с двумя рабочими колесами.

Технические характеристики 1,0ЭВ-5,6-200-3661:

Номинальная производительность - 560 м³/ч.

Полное давление при номинальной производительности - 2000±300 Па (204±30 кгс/м²).

Напряжение питания - 200±10 В.

Частота сети изделия вентилятор 1,0ЭВ-5,6-200-3661 - 400±20 Гц.

Число фаз питающей сети - 3.

Потребляемая мощность - 770 Вт.

Потребляемый ток - не более 3 А.

Частота вращения - не менее 10 700 мин^-1.

Уровень звука - 105 дБА.

Минимальная наработка - 2000 ч.

Габаритные размеры - 140×103 мм.

Масса - 2 кг.

Виды приемки:

- приемка ОТК;

- военная приемка.

Электровентиляторы 1,0ЭВ-5,6-200-3661 способны работать в длительном режиме при любом положении в пространстве.

Условия эксплуатации:

Температура окружающей среды при эксплуатации - от -60° С до +100° С.

Относительная влажность воздуха (верхнее значение) при температуре +35° С - 98%.

Пониженное атмосферное давление - до 5 мм рт. ст.

Повышенное атмосферное давление - 1,5 ат.

Вибрационные нагрузки с ускорением до 100 м/с² - от 1 Гц до 2000 Гц.

Ударные нагрузки 1,0ЭВ-5,6-200-3661:

- при многократных ударах максимальное ускорение - 400 м/с²;

- при одиночных ударах максимальное ускорение - 1500 м/с²;

- линейных (центробежных) нагрузок - 250 м/с².

Иней; роса; соляной (морской) туман; плесневые грибы.
