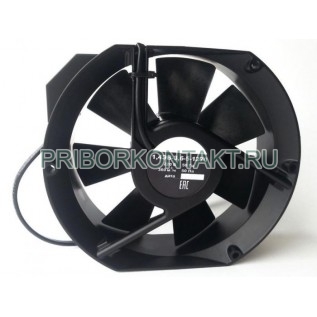

Электровентилятор осевой постоянного тока 1,4ЭВ-3,6-5-1270

1,4ЭВ-3,6-5-1270

Электровентилятор осевой 1,4ЭВ-3,6-5-1270

Также это изделие может называться: 1,4ЭВ3,651270, 1,4ЭВ 3,6 5 1270, 1,4ЄВ-3,6-5-1270, 1,4ЄВ3,651270, 1,4ЄВ 3,6 5 1270, 1,4ЕВ-3,6-5-1270, 1,4ЕВ3,651270, 1,4ЕВ 3,6 5 1270, 1,4ev-3,6-5-1270, 1,4ev3,651270, 1,4ev 3,6 5 1270.

1,4ЭВ-3,6-5-1270 электровентилятор осевой на частоту 50 Гц предназначен для охлаждения радиоэлектронной аппаратуры.

Сфера применения: в быту для вентиляции (в вентиляционных каналах, оконных вытяжках, смотровых ямах и т. д.), для нужд народного хозяйства.

Условное обозначение 1,4ЭВ-3,6-5-1270:

- ЭВ - электровентилятор;

- 1,4 - диаметр рабочего колеса вентилятора;

- 3,6 - производительность;

- 5 - полное давление вентилятора;

- 1 - число фаз вентилятора;

- 2 - синхронная частота вращения;

- 7 - величина питающего напряжения;

- 0 - основное конструктивное исполнение.

Технические характеристики 1,4ЭВ-3,6-5-1270:

Номинальная производительность - 360 м³/ч.

Полное давление при номинальной производительности - 50 Па (5 кгс/м²).

Напряжение питания - от 187 В до 242 В.

Частота напряжения питания - 50±2,5 Гц.

Число фаз питающей сети - 1.

Фазосдвигающая емкость - 1,5±0,15 мкФ.

Потребляемая мощность - не более 27 Вт.

Потребляемый ток - не более 0,14 А.

Частота вращения - не менее 2600 об/мин.

Средний уровень звука - 55 дБА.

Режим работы 1,4ЭВ-3,6-5-1270 - продолжительный при любом положении оси вала относительно горизонта.

Вид приемки - приемка ОТК.

Габаритные размеры - 172,5×153×51 мм.

Масса - не более 1 кг.

Условия эксплуатации:

Температура окружающей среды при эксплуатации - от -40° С до +70° С.

Исполнение для умеренного климата.

Относительная влажность воздуха (верхнее значение) при температуре +25° С - 80%.

Пониженное атмосферное давление - до 400 мм рт. ст.

Максимальная температура нагрева обмоток электровентиляторов во всех условиях эксплуатации - не более 130° С.

Вибрационные нагрузки с ускорением до 50 м/с² - от 10 Гц до 80 Гц.

Ударные нагрузки 1,4ЭВ-3,6-5-1270:

- при многократных ударах максимальное ускорение - 150 м/с²;

- при одиночных ударах максимальное ускорение - 200 м/с²;

- при линейных (центробежных) ударах максимальное ускорение - 100 м/с².

Иней.

По принципу действия осевые электровентиляторы 1,4ЭВ-3,6-5-1270 относятся к классу лопаточных машин, предназначенных для перемещения воздуха без его сжатия.
