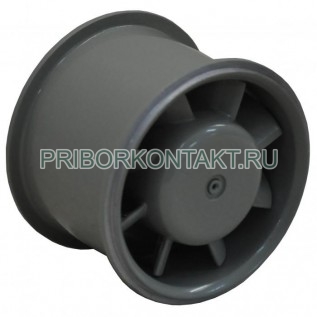

Электровентилятор высокочастотный осевой ЭВ-0,4-1950

ЭВ-0,4-1950

Электровентилятор высокочастотный осевой ЭВ-0,4-1950

Также это изделие может называться: ЭВ0,41950, ЭВ 0,4 1950, ЄВ-0,4-1950, ЄВ0,41950, ЄВ 0,4 1950, ЕВ-0,4-1950, ЕВ0,41950, ЕВ 0,4 1950, ev-0,4-1950, ev0,41950, ev 0,4 1950.

ЭВ-0,4-1950 электровентилятор высокочастотный осевой предназначен для охлаждения радиоэлектронной аппаратуры.

Условное обозначение ЭВ-0,4-1950:

- ЭВ - электровентилятор;

- 0,4 - производительность;

- 1 - число фаз питающего напряжения;

- 9 - частота питающего напряжения и синхронная частота вращения;

- 5 - величина питающего напряжения;

- 0 - основное конструктивное исполнение.

Технические характеристики ЭВ-0,4-1950:

Номинальная производительность - 36 м³/ч.

Полное давление при номинальной производительности - 550 Па (55 кгс/м²).

Длительность цикла:

- во всех условия применения - 15 мин;

- при давлении ниже 400 мм рт. ст. - 5 мин.

Режим работы ЭВ-0,4-1950 - продолжительный при любом положении в пространстве.

Допускается работа электровентиляторов в повторно-кратковременном режиме с продолжительностью включения до 40% от длительности цикла.

При работе в повторно-кратковременном режиме общая продолжительность нахождения электровентиляторов во включенном состоянии не должна превышать значений минимальной наработки.

Напряжение питания - 127±6 В.

Частота напряжения питания - от 900 Гц до 1120 Гц.

Число фаз питающей сети - 1.

Фазосдвигающая емкость - 0,33±0,03 мкФ.

Максимальное напряжение на фазосдвигающей емкости - 140 В.

Потребляемая мощность - не более 23 Вт.

Потребляемый ток - не более 0,27 А.

Частота вращения - не менее 28 500 мин^-1.

Уровень звука изделия вентилятор ЭВ-0,4-1950 - не более 68 дБА.

Минимальная наработка - 500 ч.

Габаритные размеры - 40,5×63 мм.

Масса - 0,15 кг.

Виды приемок:

- военная приемка;

- приемка ОТК.

Электровентиляторы ЭВ-0,4-1950 способны работать как на всасывание, так и на нагнетание в длительном режиме при любом положении в пространстве.

Условия эксплуатации:

Температура окружающей среды при эксплуатации - от -60° С до +100° С.

Относительная влажность воздуха (верхнее значение) при температуре +35° С - 98%.

Повышенное атмосферное давление - 3 ат.

Повышенное атмосферное давление (в нерабочем состоянии) - 3 ат.

Воздействие акустического шума в диапазоне частот от 50 Гц до 10 000 Гц - 130 дБ.

Максимальная температура нагрева обмоток электровентиляторов во всех условиях эксплуатации - не более 170° С.

Вибрационные нагрузки при максимальном ускорении 150 м/с² - от 1 Гц до 2000 Гц.

Ударные нагрузки ЭВ-0,4-1950:

- при многократных нагрузках и длительности импульса от 2 мс до 10 мс максимальное ускорение - 400 м/с²;

- при одиночных нагрузках и длительности импульса от 1 мс до 5 мс максимальное ускорение - 1500 м/с²;

- при линейных (центробежных) нагрузках максимальное ускорение - 250 м/с².

Иней с последующим оттаиванием; соляной туман; плесневые грибы.
