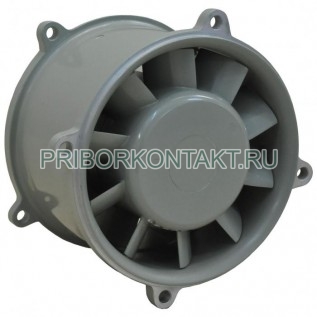

Электровентилятор высокочастотный осевой ЭВ-11-3660

ЭВ-11-3660

Электровентилятор высокочастотный осевой ЭВ-11-3660

Также это изделие может называться: ЭВ113660, ЭВ 11 3660, ЄВ-11-3660, ЄВ113660, ЄВ 11 3660, ЕВ-11-3660, ЕВ113660, ЕВ 11 3660, ev-11-3660, ev113660, ev 11 3660.

ЭВ-11-3660 электровентилятор высокочастотный осевой предназначен для охлаждения радиоэлектронной аппаратуры.

Условное обозначение ЭВ-11-3660:

- ЭВ - электровентилятор;

- 11 - производительность;

- 3 - число фаз питающего напряжения;

- 6 - частота питающего напряжения и синхронная частота вращения;

- 6 - величина питающего напряжения;

- 0 - основное конструктивное исполнение.

Технические характеристики ЭВ-11-3660:

Номинальная производительность - 1100 м³/ч.

Полное давление при номинальной производительности - 1200 Па (120 кгс/м²).

Длительность цикла:

- во всех условия применения - 25 мин;

- при давлении ниже 400 мм рт. ст. - 10 мин.

Напряжение питания - 200±10 В.

Частота напряжения питания - 400±20 Гц.

Число фаз питающей сети - 3.

Потребляемая мощность - не более 800 Вт.

Потребляемый ток - не более 3 А.

Частота вращения - не менее 11 000 мин^-1.

Уровень звука - не более 92 дБА.

Режим работы ЭВ-11-3660 - продолжительный при любом положении в пространстве. Допускается работа электровентиляторов в повторно-кратковременном режиме с продолжительностью включения до 40% от длительности цикла. При работе в повторно-кратковременном режиме общая продолжительность нахождения электровентиляторов во включенном состоянии не должна превышать значений минимальной наработки.

Допускается использование вентилятора ЭВ-11-3660 при давлении окружающего воздуха не ниже 400 мм рт. ст. в следующих режимах:

- при питании от трехфазной сети в установившихся режимах с напряжением питания - 220±11 В; частотой напряжения питания - от 384 Гц до 420 Гц;

- в повторно-кратковременных режимах с напряжением питания - от 191,4 В до 237,6 В; частотой напряжения питания - от 380 Гц до 416 Гц (длительностью переходного процесса - не более 3 с; время паузы - не менее 5 с; общая длительность режима - 15 мин);

- в кратковременном режиме с напряжением питания - от 165 В до 248 В; частотой напряжения питания - от 384 Гц до 420 Гц (длительностью каждого переходного процесса - 3 с);

- при питании от однофазной сети переменного тока и напряжением питания - 220±11 В; частотой напряжения питания - 400±20 Гц.

Минимальная наработка ЭВ-11-3660 - 3000 ч.

Габаритные размеры - 170×100,5 мм.

Масса - не более 2,3 кг.

Виды приемок:

- военная приемка;

- приемка ОТК.

Электровентиляторы ЭВ-11-3660 способны работать как на всасывание, так и на нагнетание в длительном режиме при любом положении в пространстве.

Условия эксплуатации:

Температура окружающей среды при эксплуатации - от -60° С до +100° С.

Относительная влажность воздуха (верхнее значение) при температуре +35° С - 100%.

Повышенное атмосферное давление -1,5 ат.

Повышенное атмосферное давление (в нерабочем состоянии) - 3 ат.

Воздействие акустического шума в диапазоне частот от 50 Гц до 10 000 Гц - 150 дБ.

Максимальная температура нагрева обмоток электровентиляторов во всех условиях эксплуатации - не более 170° С.

Качка ЭВ-11-3660:

- амплитуда качки - ±45°;

- период - 16 с.

Наклоны:

- длительные - 15°;

- кратковременные (3 мин) - 30°.

Среднее значение скорости воздушного потока - 50 мс¹.

Вибрационные нагрузки при максимальном ускорении 100 м/с² - от 1 Гц до 2000 Гц.

Ударные нагрузки:

- при многократных нагрузках и длительности импульса от 2 мс до 10 мс максимальное ускорение - 400 м/с²;

- при одиночных нагрузках и длительности импульса от 1 мс до 5 мс максимальное ускорение - 1500 м/с²;

- при линейных (центробежных) нагрузках максимальное ускорение - 250 м/с².

Электровентилятор ЭВ-11-3660 при воздействии воды может находиться в рабочем состоянии в режиме короткого замыкания (при заторможенном роторе) - не более 5 с.

Иней с последующим оттаиванием; соляной туман; плесневые грибы; динамическое воздействие пыли; воздействие дождя.
