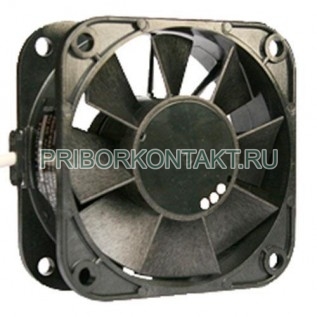

Электровентилятор осевой на частоту 50 Гц 1,0ЭВ-1,4-4-3270Т4

Также это изделие может называться: 1,0ЭВ1,443270Т4, 1,0ЭВ 1,4 4 3270 Т4, 1,0ЄВ-1,4-4-3270-Т4, 1,0ЄВ1,443270Т4, 1,0ЄВ 1,4 4 3270 Т4, 1,0ЕВ-1,4-4-3270-Т4, 1,0ЕВ1,443270Т4, 1,0ЕВ 1,4 4 3270 Т4, 1,ОЭВ-1,4-4-3270Тч, 1,0ev-1,4-4-3270-t4, 1,0ev1,443270t4, 1,0ev 1,4 4 3270 t4.

1,0ЭВ-1,4-4-3270Т4 электровентилятор осевой на частоту 50 Гц предназначен для охлаждения радиоэлектронной аппаратуры.

Сфера применения: в быту для вентиляции (в вентиляционных каналах, оконных вытяжках, смотровых ямах и т. д.), для нужд народного хозяйства.

Условное обозначение 1,0ЭВ-1,4-4-3270Т4:

- ЭВ - электровентилятор;

- 1,0 - диаметр рабочего колеса вентилятора;

- 1,4 - производительность;

- 4 - полное давление вентилятора;

- 3 - число фаз вентилятора;

- 2 - частота питающего напряжения 50 Гц и синхронная частота вращения 3000 об/мин;

- 7 - величина питающего напряжения 220 В;

- 0 - основное конструктивное исполнение;

- Т - климатическое исполнение - тропическое;

- 4 - категория размещения.

Технические характеристики 1,0ЭВ-1,4-4-3270Т4:

Номинальная производительность - 140 м³/ч.

Полное давление при номинальной производительности - 39 Па (4 кгс/м²).

Напряжение питания - от 187 В до 242 В.

Частота напряжения питания - 50±2,5 Гц.

Число фаз питающей сети - 1; 3.

Емкость (для однофазного режима) вентилятора 1,0ЭВ-1,4-4-3270Т4 - 1±0,1 мкФ.

Потребляемая мощность:

- в однофазном режиме - не более 15 Вт;

- в трехфазном режиме - не более 18 Вт.

Потребляемый ток - не более 0,07 А.

Частота вращения - не менее 2550 мин^-1.

Средний уровень звука - не более 60 дБА.

Вид приемки - приемка ОТК.

Габаритные размеры - 110×110×42,5 мм.

Масса - 0,45 кг.

Режим работы 1,0ЭВ-1,4-4-3270Т4 - продолжительный при любом положении оси вала относительно горизонта.

Условия эксплуатации:

Температура окружающей среды при эксплуатации - от -40° С до +70° С.

Исполнение для тропического климата.

Относительная влажность воздуха (верхнее значение) при температуре +35° С - 98%.

Атмосферное давление - от 400 мм рт. ст. до 800 мм рт. ст.

Максимальная температура нагрева обмоток электровентиляторов во всех условиях эксплуатации - не более 130° С.

Вибрационные нагрузки с ускорением до 50 м/с² - от 1 Гц до 80 Гц.

Ударные нагрузки:

- при многократных ударах максимальное ускорение - 150 м/с²;

- при одиночных ударах максимальное ускорение - 200 м/с²;

- при линейных (центробежных) ударах максимальное ускорение - 100 м/с².

Иней; соляной (морской) туман; плесневые грибы.

По принципу действия осевые вентиляторы 1,0ЭВ-1,4-4-3270Т4 относятся к классу лопаточных машин, предназначенных для перемещения воздуха без его сжатия.
