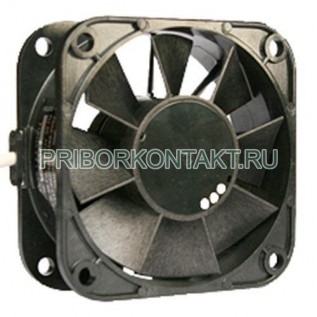

Электровентилятор осевой постоянного тока 1,0ЭВ-1,4-4-3220Т4

1,0ЭВ-1,4-4-3220Т4

Электровентилятор осевой 1,0ЭВ-1,4-4-3220Т4

Также это изделие может называться: 1,0ЭВ1,443220Т4, 1,0ЭВ 1,4 4 3220 Т4, 1,0ЄВ-1,4-4-3220-Т4, 1,0ЄВ1,443220Т4, 1,0ЄВ 1,4 4 3220 Т4, 1,0ЕВ-1,4-4-3220-Т4, 1,0ЕВ1,443220Т4, 1,0ЕВ 1,4 4 3220 Т4, 1,ОЭВ-1,4-4-3220 Тч, 1,0ev-1,4-4-3220t4, 1,0ev1,443220t4, 1,0ev 1,4 4 3220 t4.

1,0ЭВ-1,4-4-3220Т4 электровентилятор осевой на частоту 50 Гц предназначен для охлаждения радиоэлектронной аппаратуры.

Сфера применения: в быту для вентиляции (в вентиляционных каналах, оконных вытяжках, смотровых ямах и т. д.), для нужд народного хозяйства.

Условное обозначение 1,0ЭВ-1,4-4-3220Т4:

- ЭВ - электровентилятор;

- 1,0 - диаметр рабочего колеса вентилятора;

- 1,4 - производительность;

- 4 - полное давление вентилятора;

- 3 - число фаз вентилятора;

- 2 - синхронная частота вращения;

- 2 - величина питающего напряжения;

- 0 - основное конструктивное исполнение;

- Т - климатическое исполнение - тропическое;

- 4 - категория размещения.

Технические характеристики 1,0ЭВ-1,4-4-3220Т4:

Номинальная производительность - 140 м³/ч.

Полное давление при номинальной производительности - 39 Па (4 кгс/м²).

Напряжение питания - от 19±3 В.

Частота напряжения питания - 50±2,5 Гц.

Число фаз питающей сети - 3.

Потребляемая мощность - не более 18 Вт.

Потребляемый ток - не более 0,55 А.

Частота вращения - не менее 2600 мин^-1.

Средний уровень звука - не более 60 дБА.

Вид приемки - приемка ОТК.

Минимальная наработка - 10 000 ч.

Габаритные размеры - 110×110×42,5 мм.

Масса - не более 0,45 кг.

Режим работы 1,0ЭВ-1,4-4-3220Т4 - продолжительный при любом положении оси вала относительно горизонта.

Условия эксплуатации:

Температура окружающей среды при эксплуатации - от -40° С до +70° С.

Исполнение для тропического климата.

Относительная влажность воздуха (верхнее значение) при температуре +35° С - 98%.

Пониженное атмосферное давление - до 400 мм рт. ст.

Максимальная температура нагрева обмоток электровентиляторов во всех условиях эксплуатации - не более 130° С.

Вибрационные нагрузки с ускорением до 50 м/с² - от 10 Гц до 80 Гц.

Ударные нагрузки:

- при многократных ударах максимальное ускорение - 150 м/с²;

- при одиночных ударах максимальное ускорение - 200 м/с²;

- при линейных (центробежных) ударах максимальное ускорение - 100 м/с².

Иней; плесневые грибы; соляной (морской) туман.

По принципу действия осевые электровентиляторы 1,0ЭВ-1,4-4-3220Т4 относятся к классу лопаточных машин, предназначенных для перемещения воздуха без его сжатия.
