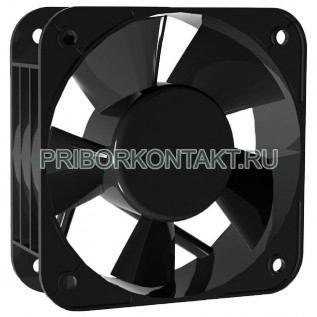

Электровентилятор осевой постоянного тока 1,1ЭВ-4-16-4525Р

1,1ЭВ-4-16-4525Р

Электровентилятор осевой постоянного тока 1,1ЭВ-4-16-4525Р

Также это изделие может называться: 1,1ЭВ4164525Р, 1,1ЭВ 4 16 4525Р, 1,1ЄВ-4-16-4525Р, 1,1ЄВ4164525Р, 1,1ЄВ 4 16 4525Р, 1,1ЕВ-4-16-4525Р, 1,1ЕВ4164525Р, 1,1ЕВ 4 16 4525Р, 1,1ev-4-16-4525r, 1,1ev4164525r, 1,1ev 4 16 4525r.

1,1ЭВ-4-16-4525Р электровентилятор осевой постоянного тока предназначен для охлаждения радиоэлектронной аппаратуры и других нужд народного хозяйства.

Условное обозначение 1,1ЭВ-4-16-4525Р:

- ЭВ - электровентилятор;

- 1,1 - диаметр рабочего колеса;

- 4 - производительность;

- 16 - полное давление вентилятора;

- 4 - постоянный ток;

- 5 - синхронная частота вращения;

- 2 - величина питающего напряжения;

- 5 - конструктивное исполнение;

- Р - есть возможность регулирования

Технические характеристики 1,1ЭВ-4-16-4525Р:

Номинальная производительность - от 50 м³/ч до 400 м³/ч.

Полное давление при номинальной производительности - от 15 Па до 160 Па (от 1,5 кгс/м² до 16 кгс/м²).

Напряжение питания - от 21 В до 29 В.

Род тока - постоянный.

Потребляемый ток - не более 2,8 А.

Потребляемый ток при пуске - не более 30 А.

Потребляемая мощность - 67,2 Вт.

Частота вращения - от 1500 мин^-1 до 7000 мин^-1.

Уровень звука 1,1ЭВ-4-16-4525Р - не более 75 дБА.

Среднеквадратическое значение виброскорости - не более 7,1 мм/с.

Полный коэффициент полезного действия - 0,3.

Вид приемки - приемка ОТК.

Минимальная наработка - 20 000 ч.

Габаритные размеры - 115,5×115,5×37,5 мм.

Масса - 0,5 кг.

Электровентиляторы 1,1ЭВ-4-16-4525Р имеют продолжительный режим работы при любом положении в пространстве.

Условия эксплуатации:

Температура окружающей среды при эксплуатации - от -40° С до +60° С.

Температура окружающей среды при транспортировании - от -60° С до +60° С.

Относительная влажность воздуха (верхнее значение) при температуре +35° С - 98%.

Пониженное атмосферное давление - 53 600 Па (400 мм рт. ст.).

Исполнения для умеренного климата.

Вибрационные нагрузки с ускорением 100 м/с² - от 1 Гц до 500 Гц.

Ударные нагрузки:

- при многократных ударах и длительности действия от 5 мс до 10 мс максимальное ускорение - 196 м/с²;

- при одиночных ударах длительности импульса 0,5 мс максимальное ускорение - 4900 м/с²;

- линейных (центробежных) нагрузок - 49,1 м/с².

Вентиляторы работоспособны при статическом воздействии пыли.

Концентрация пыли в воздухе - не более 0,5 г/м³; размер частиц - не более 50 мкм.

Иней; роса.

Вентилятор 1,1ЭВ-4-16-4525Р должен обеспечивать плавное регулирование (переменным резистором) производительности в диапазоне от номинального значения в режиме МАХ до номинального значения в режиме MIN.

По принципу действия вентилятор относится к классу лопаточных машин, предназначенных для перемещения воздуха без его сжатия. Рабочим органом является рабочее колесо, которое при вращении сообщает воздуху, протекающему по межлопаточным каналам, переносное движение.
