Исполнительный механизм электрический однооборотный МЭО-25

МЭО-25

Исполнительный механизм электрический однооборотный МЭО-25

Также это изделие может называться: МЭО 25, МЭО25, МЕО-25, МЄО-25 МЭ0-25, meo-25, meo 25, meo25.

МЭО-25 механизм электрический однооборотный исполнительный предназначен для перемещения рабочих органов неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки) в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.

Сфера применения: различные отрасли народного хозяйства - в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно­коммунальном хозяйстве и т. д.

Механизмы МЭО-25 представлены модификацией МЭО-25/63-0,25.

Условные обозначения:

Механизм МЭО-25/63-0,25, где:

МЭО - механизм электрический однооборотный.

25 - номинальный крутящий момент на выходном валу.

63 - номинальное время полного хода выходного вала.

0,25 - номинальное значение полного хода выходного вала.

Технические характеристики МЭО-25:

Номинальный крутящий момент на выходном валу - 25 Н·м.

Номинальное время полного хода выходного вала - 63 с.

Номинальное значение полного хода выходного вала - не менее 0,25 об.

Потребляемая мощность - 35 Вт.

Тип блока сигнализации положения выходного вала - БСПР БКВ (реостатный бесконтактный).

Степень защиты - IP 65.

Режим работы механизма - S4.

Количество включений в час при ПВ до 25% - не более 630.

Максимальное количество включений в час при ПВ до 25% - не более 1200.

Питание МЭО-25 от однофазной сети:

- напряжением - 220 В; 230 В; 240 В;

- частотой - 50 Гц; 60 Гц.

Масса - не более 3,9 кг.

Работа исполнительных электромеханизмов МЭО-25 основывается на преобразовании электрического сигнала, поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала.

Управление механизмом контактное или бесконтактное.

Тип управляющего устройства при бесконтактном управлении - пускатель ПБР-2М или ПБР-2М1.

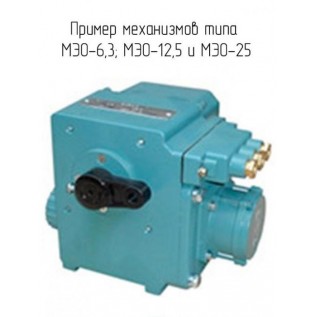

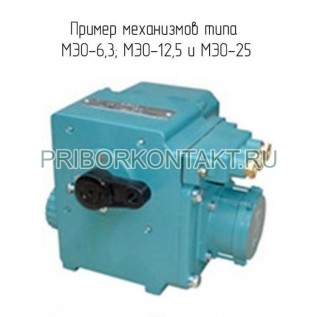

Конструктивно исполнительный электрический однооборотный механизм МЭО-25 состоит из:

- электродвигателя синхронного;

- редуктора червячного;

- ручного привода;

- блока сигнализации положения реостатного или блока концевых выключателей;

- рычага.

Условия эксплуатации:

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при +35° С - до 95%.

Механизм должен быть защищен от прямого воздействия солнечной радиации и атмосферных осадков.

Степень защиты механизма обеспечивает работу механизма при наличии в окружающей среде пыли и струй воды.

Механизмы МЭО-25 не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах.

Механизм устойчив и прочен к воздействию синусоидальных вибраций по группе исполнения VI.
