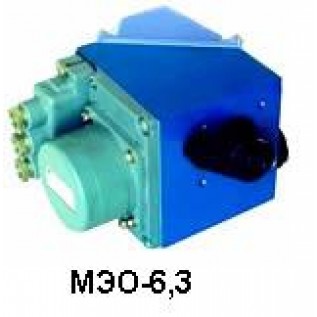

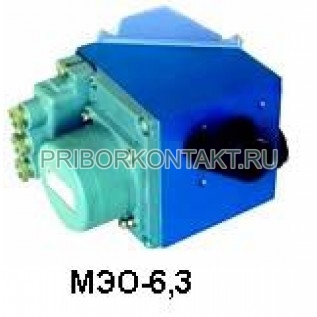

Механизм исполнительный электрический однооборотный МЭО-6,3

Также это изделие может называться: МЭО 6,3, МЭО6,3, МЕО-6,3, МЄО-6,3, МЭ0-6,3, МЭО-6.3, meo-6,3, meo 6,3, meo6,3.

МЭО-6,3 механизм исполнительный электрический однооборотный предназначен для перемещения рабочих органов неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки) в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.

Сфера применения: различные отрасли народного хозяйства - в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно­коммунальном хозяйстве и т. д.

Механизмы МЭО-6,3 представлены модификациями: МЭО-6,3/10-0,25-94, МЭО-6,3/12,5-0,25-99, МЭО-6,3/25-0,63-94.

Условные обозначения:

Механизм МЭО-6,3/10(12,5; 25)-0,25(0,63)-94(99), где:

МЭО - механизм исполнительный электрический однооборотный.

6,3 - номинальный крутящий момент на выходном валу.

10; 12,5; 25 - номинальное время полного хода выходного вала.

0,25; 0,63 - номинальное значение полного хода выходного вала.

Технические характеристики МЭО-6,3:

Крутящий момент на выходном валу - 6,3 Н·м.

Время полного хода выходного вала - от 10 с до 25 с.

Номинальное значение полного хода выходного вала - от 0,25 об. до 0,63 об.

Потребляемая мощность - от 35 Вт до 43 Вт.

Тип блока сигнализации положения выходного вала - БСПР, БКВ.

Питание МЭО-6,3 от однофазной сети:

- с напряжением - 220 В; 230 В; 240 В;

- с частотой - 50 Гц; 60 Гц.

Степень защиты - IP 65.

Режим работы механизма - S4.

Количество включений в час при ПВ до 25% - не более 630.

Максимальная количество включений в час, при ПВ до 5% - не более 1200.

Масса - не более 7 кг.

Работа исполнительных механизмов МЭО-6,3 основывается на преобразовании электрического сигнала, поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала.

Управление механизмом контактное или бесконтактное.

Тип управляющего устройства при бесконтактном управлении - пускатель ПБР-2М или ПБР-2М1.

Механизм исполнительный электрический однооборотный МЭО-6,3 состоит из:

- электродвигателя синхронного;

- редуктора червячного;

- ручного привода;

- блока сигнализации положения реостатного или блока концевых выключателей;

- рычага.

Условия эксплуатации:

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при +34° С - до 95%.

Механизм должен быть защищен от прямого воздействия солнечной радиации и атмосферных осадков.

Степень защиты механизма обеспечивает работу механизма при наличии в окружающей среде пыли и струй воды.

Механизмы МЭО-6,3 не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах.

Механизм устойчив и прочен к воздействию синусоидальных вибраций по группе исполнения VI.
