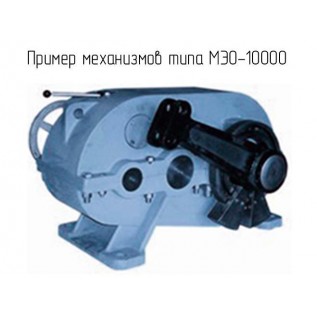

Исполнительный механизм электрический однооборотный МЭО-10000

МЭО-10000

Исполнительный механизм электрический однооборотный МЭО-10000

Также это изделие может называться: МЭО 10000, МЭО10000, МЕО-10000, МЄО-10000, МЭ0-10000, meo-10000, meo 10000, meo10000.

МЭО-10000 механизм исполнительный электрический однооборотный предназначен для перемещения рабочих органов неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки) в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.

Сфера применения: различные отрасли народного хозяйства - в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно­коммунальном хозяйстве и т. д.

Механизмы МЭО-10000 представлены модификациями: МЭО-10000/63-0,25, МЭО-10000/63-0,25-К, МЭО-10000/160-0,63, МЭО-10000/160-0,63-К.

Условные обозначения:

Механизм МЭО-10000/63(160)-0,25(0,63)-К, где:

МЭО - механизм исполнительный электрический однооборотный.

10000 - номинальный крутящий момент на выходном валу.

63; 160 - номинальное время полного хода выходного вала.

0,25; 0,63 - номинальное значение полного хода выходного вала.

Напряжение питания:

- К - трехфазное;

- отсутствие буквы - однофазное.

Технические характеристики МЭО-10000:

Номинальный крутящий момент на выходном валу - 10 кН·м.

Номинальное время полного хода выходного вала - от 63 с до 160 с.

Номинальное значение полного хода выходного вала - от 0,25 об. до 0,63 об.

Потребляемая мощность - 900 Вт.

Тип блока сигнализации положения выходного вала - БСПР, БСПИ, БСПТ.

Степень защиты МЭО-10000 - IP 54.

Режим работы механизма - S4.

Количество включений в час при ПВ до 25% - не более 320.

Максимальное количество включений в час при ПВ до 25% - не более 630.

Питание от сети:

- напряжением - 220 В; 380 В;

- частотой - 50 Гц.

Масса - не более 580 кг.

Управление механизмом контактное или бесконтактное.

Тип управляющего устройства при бесконтактном управлении - пускатель ПБР-3А или усилитель ФЦ-0610.

Механизм исполнительный электрический однооборотный МЭО-10000 состоит из:

- тормоза механического;

- редуктора;

- ручного привода;

- блока сигнализации положения реостатного, индуктивного или токового;

- рычага.

Условия эксплуатации:

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при +35° С - до 95%.

Механизм должен быть защищен от прямого воздействия солнечной радиации и атмосферных осадков.

Степень защиты механизма обеспечивает работу механизма при наличии в окружающей среде пыли и струй воды.

Электроеханизм МЭО-10000 не предназначен для работы в средах, содержащих агрессивные пары, газы и вещества вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах.
