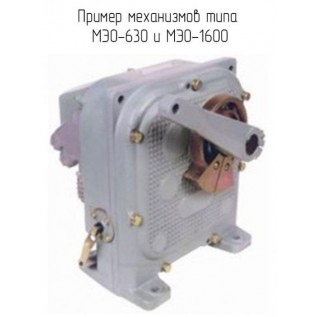

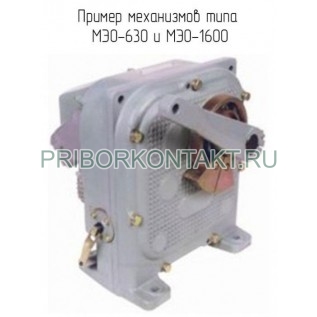

Исполнительный механизм электрический однооборотный МЭО-1600

МЭО-1600

Исполнительный механизм электрический однооборотный МЭО-1600

Также это изделие может называться: МЭО 1600, МЭО1600, МЕО-1600, МЄО-1600, МЭ0-1600, meo-1600, meo 1600, meo1600.

МЭО-1600 механизм исполнительный электрический однооборотный предназначен для перемещения рабочих органов неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки) в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.

Сфера применения: различные отрасли народного хозяйства - в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно­коммунальном хозяйстве и т. д.

Механизмы МЭО-1600 представлены модификациями:

Условные обозначения:

Механизм МЭО-1600/25(63;160)-0,25(0,63)-92К, где:

МЭО - механизм электрический однооборотный.

1600 - номинальный крутящий момент на выходном валу.

25; 63; 160 - номинальное время полного хода выходного вала.

0,25; 0,63 - номинальное значение полного хода выходного вала.

Напряжение питания:

- К - трехфазное;

- отсутствие буквы - однофазное.

Технические характеристики МЭО-1600:

Номинальный крутящий момент на выходном валу - 1600 Н·м.

Номинальное время полного хода выходного вала - от 25 с до 160 с.

Номинальное значение полного хода выходного вала - от 0,25 об. до 0,63 об.

Потребляемая мощность механизма - 250 Вт; 490 Вт.

Тип блока сигнализации положения выходного вала - БСПР, БСПИ, БСПТ.

Степень защиты МЭО-1600 - IP54.

Режим работы механизма - S4.

Количество включений в час при ПВ до 25% - не более 320.

Питание от сети:

- напряжением - 220 В; 380 В;

- частотой - 50 Гц.

Масса - не более 135 кг.

Управление механизмом - контактное или бесконтактное.

Тип управляющего устройства при бесконтактном управлении - пускатель ПБР-3А или усилитель ФЦ-0610.

Электромеханизм МЭО-1600 состоит из:

- электродвигателя АИР-56А4;

- тормоза механического;

- редуктора;

- ручного привода;

- блока сигнализации положения реостатного, индуктивного или токового;

- рычага.

Условия эксплуатации:

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при +35° С - до 95%.

Механизм должен быть защищен от прямого воздействия солнечной радиации и атмосферных осадков.

Степень защиты механизма обеспечивает работу механизма при наличии в окружающей среде пыли и струй воды.

Механизмы МЭО-1600 не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах.
