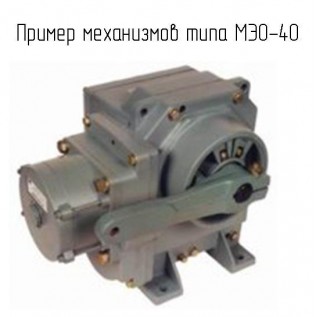

Исполнительный механизм электрический однооборотный МЭО-40

МЭО-40

Исполнительный механизм электрический однооборотный МЭО-40

Также это изделие может называться: МЭО 40, МЭО40, МЕО-40, МЄО-40, МЭ0-чо, meo-40, meo 40, meo40.

МЭО-40 механизм электрический однооборотный исполнительный предназначен для перемещения рабочих органов неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки) в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.

Сфера применения: различные отрасли народного хозяйства - в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно­коммунальном хозяйстве и т. д.

Механизмы МЭО-40 представлены модификациями:

Условные обозначения:

Механизм МЭО-40/10(25;63;160)-0,25(0,63)-К, где:

МЭО - механизм электрический однооборотный.

40 - номинальный крутящий момент на выходном валу.

10; 25; 63;160 - номинальное время полного хода выходного вала.

0,25; 0,63 - номинальное значение полного хода выходного вала.

Напряжение питания:

- К - трехфазное;

- отсутствие буквы - однофазное.

Технические характеристики МЭО-40:

Номинальный крутящий момент на выходном валу - 40 Н·м.

Номинальное время полного хода выходного вала - от 10 с до 160 с.

Номинальное значение полного хода выходного вала - от 0,25 об. до 0,63 об.

Потребляемая мощность МЭО-40 - от 95 Вт до 160 Вт.

Тип блока сигнализации положения выходного вала - БСПР, БСПТ, БСПИ, БКВ.

Степень защиты - IP 65.

Режим работы механизма - S4.

Количество включений в час при ПВ до 25% - не более 630.

Максимальное количество включений в час при ПВ до 25% - не более 1200.

Питание от сети:

- напряжением - 380 В;

- частотой - 50 Гц.

Масса - не более 8,5 кг.

Работа исполнительных электромеханизмов МЭО-40 основывается на преобразовании электрического сигнала, поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала.

Управление механизмом контактное или бесконтактное.

Тип управляющего устройства при бесконтактном управлении - пускатель ПБР-3, ПБР-3А или усилители ФЦ-0610, ФЦ-0620.

Механизм исполнительный электрический однооборотный МЭО-40 состоит из:

- электродвигателя синхронного;

- редуктора червячного;

- ручного привода для настройки блока сигнализации положения;

- блока сигнализации положения реостатного или блока концевых выключателей;

- рычага.

Условия эксплуатации:

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при +35° С - до 95%.

Механизм должен быть защищен от прямого воздействия солнечной радиации и атмосферных осадков.

Степень защиты механизма обеспечивает работу механизма при наличии в окружающей среде пыли и струй воды.

Механизмы МЭО-40 не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах.
