Исполнительный механизм электрический однооборотный МЭО-12,5

МЭО-12,5

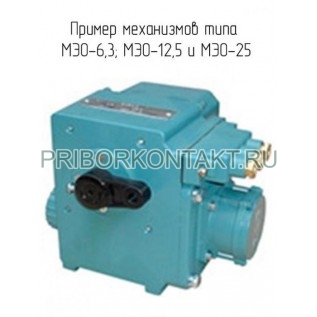

Механизм исполнительный электрический однооборотный МЭО-12,5

Также это изделие может называться: МЭО 12,5, МЭО12,5, МЕО-12,5, МЄО-12,5, МЭ0-12,5, МЭО-12.5, meo-12,5, meo 12,5, meo12,5.

МЭО-12,5 механизм исполнительный электрический однооборотный предназначен для перемещения рабочих органов неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки) в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.

Сфера применения: различные отрасли народного хозяйства - в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно­коммунальном хозяйстве и т. д.

Механизмы МЭО-12,5 представлены модификацией: МЭО-12,5/25-0,25-99.

Условные обозначения:

Механизм МЭО-12,5/25-0,25-99, где:

МЭО - механизм исполнительный электрический однооборотный;

12,5 - номинальный крутящий момент на выходном валу;

25 - номинальное время полного хода выходного вала;

0,25 - номинальное значение полного хода выходного вала.

Технические характеристики МЭО-12,5:

Номинальный крутящий момент на выходном валу - 12,5 Н·м.

Номинальное время полного хода выходного вала - 25 с.

Номинальное значение полного хода выходного вала - не менее 0,25 об.

Потребляемая мощность МЭО-12,5 - 43 Вт.

Тип блока сигнализации положения выходного вала - БСПР БКВ (реостатный бесконтактный).

Питание МЭО-12,5 от однофазной сети:

- с напряжением - 220 В; 230 В; 240 В;

- с частотой - 50 Гц; 60 Гц.

Степень защиты МЭО-12,5 - IP 65.

Режим работы механизма - S4.

Частота включений при ПВ до 25% - не более 630 в час.

Максимальная частота включений при ПВ до 5% - не более 1200 в час.

Масса - не более 3,9 кг.

Работа исполнительных механизмов МЭО-12,5 основывается на преобразовании электрического сигнала, поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала.

Управление механизмом контактное или бесконтактное.

Тип управляющего устройства при бесконтактном управлении - пускатель ПБР-2М или ПБР-2М1.

Конструктивно механизм исполнительный электрический однооборотный МЭО-12,5 состоит из:

- электродвигателя синхронного;

- редуктора червячного;

- ручного привода;

- блока сигнализации положения реостатного или блока концевых выключателей;

- рычага.

Условия эксплуатации:

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при +35° С - до 95%.

Механизм должен быть защищен от прямого воздействия солнечной радиации и атмосферных осадков.

Степень защиты механизма обеспечивает работу механизма при наличии в окружающей среде пыли и струй воды.

Механизмы МЭО-12,5 не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах.

Механизм устойчив и прочен к воздействию синусоидальных вибраций по группе исполнения VI.
