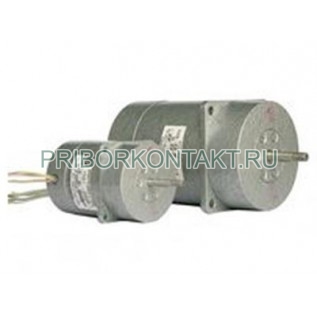

Электродвигатель силовой асинхронный универсальный УАД-74

Также это изделие может называться: УАД74, УАД 74, УАД-7ч, uad-74, uad74, uad 74.

УАД-74 электродвигатель силовой асинхронный универсальный однофазного и трехфазного включения с короткозамкнутым ротором предназначен для привода различных механизмов.

Структура условного обозначения:

- У - универсальный;

- А - асинхронный;

- Д - двигатель;

- 7 - габарит;

- 4 - номер длины сердечника статора.

К заказу доступны следующие модификации:

- УАД-74 - крепление хомутом;

- УАД-74Ф - фланцевый;

- УАД-74-2 - крепление хомутом; 2 выводных конца;

- УАД-74Ф-2 - фланцевый; 2 выводных конца.

Технические характеристики УАД-74:

Синхронная частота вращения - 1500 мин^-1.

Номинальная частота вращения:

- в трехфазном режиме - 1280 мин^-1;

- в однофазном режиме - 1300 мин^-1.

Номинальный ток - 0,3 А.

Номинальная мощность:

- в трехфазном режиме - 30 Вт;

- в однофазном режиме - 25 Вт.

КПД:

- в трехфазном режиме - 50%;

- в однофазном режиме - 45%.

Емкость конденсатора - 4 мкФ.

Коэффициент максимального момента - 1,5.

Кратность пускового момента:

- в трехфазном режиме - 1,5;

- в однофазном режиме - 0,2.

Кратность пускового тока:

- в трехфазном режиме - 3,5;

- в однофазном режиме - 3.

Напряжение сети однофазного и трехфазного переменного тока - 220 В.

Частота сети однофазного и трехфазного переменного тока - 50 Гц.

Режим работы УАД-74 - продолжительный.

Минимальная наработка - 3000 ч.

Габаритные размеры - 275×143,78×75 мм.

Двигатели УАД-74 изготавливаются с одним или двумя выходными концами вала.

Способ монтажа:

- с фланцем на корпусе;

- крепление хомутом.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.

Давление - от 450 мм рт. ст. до 760 мм рт. ст.

Относительная влажность воздуха при температуре +40° С - до 98%.

Двигатель УАД-74 работает в тяжелых условиях, выдерживая:

- вибрацию с ускорением - до 50 м/с²;

- удары с ускорением - до 300 м/с².

Исполнения для сухого и влажного тропического климата.

Исполнение электродвигателя - закрытое необдуваемое.

Рабочее положение вала - произвольное.

Рабочая среда - невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры двигателя в недопустимых пределах.

Защита от росы; грибков; плесени; бактерий.

Электродвигатели УАД-74 представляет собой асинхронную приводную электрическую машину с короткозамкнутым ротором типа «беличья клетка».
