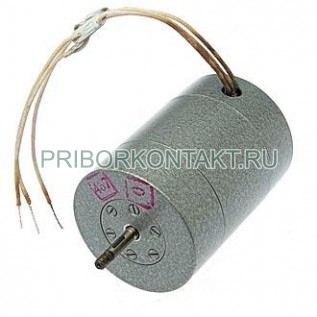

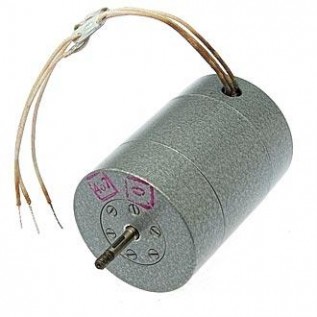

Электродвигатель УАД-32

Также это изделие может называться: УАД 32, УАД32, УАДз-2, УАДз2, УАДз 2, uad-32, uad 32, uad32.

УАД-32 электродвигатель универсальный асинхронный однофазного и трехфазного включения с короткозамкнутым ротором предназначен для использования в качестве исполнительного механизма в различных приводах, счетно-решающий устройствах и следящих системах.

Асинхронные электродвигатели УАД-32 могут работать от трехфазной или однофазной сети напряжением 220 В переменного тока частотой 50 Гц.

Технические характеристики УАД-32:

Номинальная мощность:

- однофазный режим - 5 Вт;

- трехфазный режим - 7 Вт.

Частота вращения:

- однофазный режим - 2750 об/мин;

- трехфазный режим - 2700 об/мин.

Напряжение питания - 220 В.

Частота питания - 50 Гц.

Потребляемый ток - 0,11 А.

Коэффициент полезного действия:

- однофазный режим - 25%;

- трехфазный режим - 30%.

Кратность M_макс/M_н:

- однофазный режим - 1,5;

- трехфазный режим - 2,0.

Кратность M_пуск/M_н:

- однофазный режим - 0,3;

- трехфазный режим - 2,0.

Кратность I_пуск/I_н:

- однофазный режим - 2,5;

- трехфазный режим - 2,5.

Емкость конденсатора - 1,5 мкФ.

Габаритные и присоединительные размеры:

d₁ - 4 мм

d₂ - 4 мм

d₃ - 50 мм

d₄ - 20 мм

d₅ - M2×6

l₁ - 6 мм

l_2­ - 18 мм

l₃ - 1,07 мм

l₄ - 70 мм

l₅ - 150 мм

b₁ - 0,8 мм

Условия эксплуатации УАД-32:

Температура окружающего воздуха - от -60° С до +85° С.

Относительная влажность при 40° С - до 98%.

Давление - от 450 мм рт. ст. до 760 мм рт. ст.

Вибрационные нагрузки:

- диапазон частот - от 5 Гц до 300 Гц;

- ускорение - 50 м/с².

Ударные нагрузки - от 2 м/с до 400 м/с.

Рабочее положение вала - произвольное.

Режим работы - продолжительный.

Наработка электродвигателя УАД-32 - 3000 ч.

Универсальные по способу включения в сеть двигатели УАД-32 выпускаются с одним или двумя выходными концами вала, с фланцевым креплением и креплением по корпусу.
