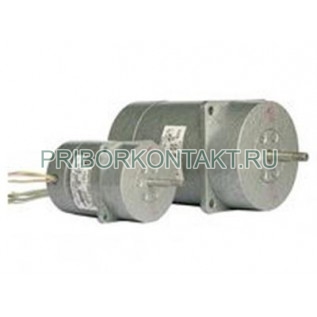

Электродвигатель силовой универсальный УАД-52

Также это изделие может называться: УАД52, УАД 52, uad-52, uad52, uad 52.

УАД-52 электродвигатель силовой универсальный асинхронный однофазного и трехфазного включения с короткозамкнутым ротором предназначен для привода различных механизмов.

Сфера применения: различные системы, механизмы и автоматические устройства.

Структура условного обозначения:

- У - универсальный;

- А - асинхронный;

- Д - двигатель;

- 5 - габарит;

- 2 - номер длины сердечника статора.

Возможные модификации:

- УАД-52 - крепление хомутом;

- УАД-52Ф - фланцевый;

- УАД-52-2 - крепление хомутом; 2 выводных конца;

- УАД-52Ф-2 - фланцевый; 2 выводных конца.

Технические характеристики УАД-52:

Синхронная частота вращения - 3000 мин^-1.

Номинальная частота вращения:

- в трехфазном режиме - 2700 мин^-1;

- в однофазном режиме - 2750 мин^-1.

Номинальный ток:

- в трехфазном режиме - 0,18 А;

- в однофазном режиме - 0,19 А.

Номинальная мощность:

- в трехфазном режиме - 20 Вт;

- в однофазном режиме - 18 Вт.

КПД УАД-52:

- в трехфазном режиме - 55%;

- в однофазном режиме - 50%.

Емкость конденсатора - 2 мкФ.

Коэффициент максимального момента:

- в трехфазном режиме - 2;

- в однофазном режиме - 1,5.

Кратность пускового момента:

- в трехфазном режиме - 2;

- в однофазном режиме - 0,3.

Кратность пускового тока:

- в трехфазном режиме - 4,5;

- в однофазном режиме - 3,5.

Напряжение сети однофазного и трехфазного переменного тока - 220 В.

Частота сети однофазного и трехфазного переменного тока - 50 Гц.

Режим работы - продолжительный.

Минимальная наработка УАД-52 - 3000 ч.

Габаритные размеры - 262×112,08×62 мм.

Двигатели изготавливаются с одним или двумя выходными концами вала.

Способ монтажа:

- с фланцем на корпусе;

- крепление хомутом.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.

Давление - от 450 мм рт. ст. до 760 мм рт. ст.

Относительная влажность воздуха при температуре +40° С - до 98%.

Двигатель УАД-52 работает в тяжелых условиях, выдерживая:

- вибрацию с ускорением - до 50 м/с²;

- удары с ускорением - до 300 м/с².

Исполнения для сухого и влажного тропического климата.

Исполнение электродвигателя - закрытое необдуваемое.

Рабочее положение вала - произвольное.

Рабочая среда - невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры двигателя в недопустимых пределах.

Защита от росы; грибков; плесени; бактерий.

Электродвигатели УАД-52 представляют собой асинхронную приводную электрическую машину с короткозамкнутым ротором типа «беличья клетка».
