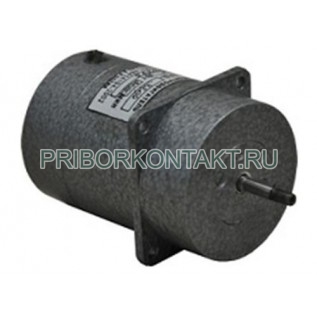

Электродвигатель силовой универсальный УАД-34

Также это изделие может называться: УАД34, УАД 34, УАД-зч, УАД -3ч, УАД-з4, uad-34, uad34, uad 34.

УАД-34 электродвигатель силовой универсальный асинхронный однофазного и трехфазного включения с короткозамкнутым ротором предназначен для привода различных механизмов.

Сфера применения: различные системы, механизмы и автоматические устройства.

Структура условного обозначения:

- У - универсальный;

- А - асинхронный;

- Д - двигатель;

- 3 - габарит;

- 4 - номер длины сердечника статора.

К заказу доступны следующие модификации:

- УАД-34 - крепление хомутом;

- УАД-34Ф - фланцевый;

- УАД-34-2 - крепление хомутом; 2 выводных конца;

- УАД-34Ф-2 - фланцевый; 2 выводных конца.

Технические характеристики УАД-34:

Синхронная частота вращения - 1500 мин^-1.

Номинальная частота вращения - 1280 мин^-1.

Номинальный ток:

- в трехфазном режиме - 0,11 А;

- в однофазном режиме - 0,1 А.

Номинальная мощность:

- в трехфазном режиме - 2,5 Вт;

- в однофазном режиме - 2 Вт.

КПД УАД-34 - 11%.

Емкость конденсатора - 1 мкФ.

Коэффициент максимального момента - 1,5.

Кратность пускового момента:

- в трехфазном режиме - 1,5;

- в однофазном режиме - 0,5.

Кратность пускового тока - 1,5.

Напряжение сети однофазного и трехфазного переменного тока - 220 В.

Частота сети однофазного и трехфазного переменного тока - 50 Гц.

Режим работы УАД-34 - продолжительный.

Минимальная наработка - 3000 ч.

Габаритные размеры - 200×89,07×50 мм.

Двигатели изготавливаются с одним или двумя выходными концами вала.

Способ монтажа:

- с фланцем на корпусе;

- крепление хомутом.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.

Давление - от 450 мм рт. ст. до 760 мм рт. ст.

Относительная влажность воздуха при температуре +40° С - до 98%.

Двигатель УАД-34 работает в тяжелых условиях, выдерживая:

- вибрацию с ускорением - до 50 м/с²;

- удары с ускорением - до 300 м/с².

Исполнения для сухого и влажного тропического климата.

Исполнение электродвигателя - закрытое необдуваемое.

Рабочее положение вала - произвольное.

Рабочая среда - невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры двигателя в недопустимых пределах.

Защита от росы; грибков; плесени; бактерий.

Электродвигатели УАД-34 представляют собой асинхронную приводную электрическую машину с короткозамкнутым ротором типа «беличья клетка».
