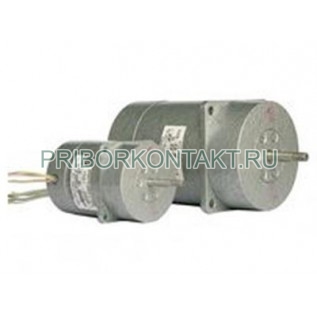

Электродвигатель силовой универсальный УАД-72

Также это изделие может называться: УАД72, УАД 72, uad-72, uad72, uad 72.

УАД-72 электродвигатель силовой универсальный асинхронный однофазного и трехфазного включения с короткозамкнутым ротором предназначен для привода различных механизмов.

Сфера применения: различные системы, механизмы и автоматические устройства.

Структура условного обозначения:

- У - универсальный;

- А - асинхронный;

- Д - двигатель;

- 7 - габарит;

- 2 - номер длины сердечника статора.

К заказу доступны следующие модификации:

- УАД-72 - крепление хомутом;

- УАД-72Ф - фланцевый;

- УАД-72-2 - крепление хомутом; 2 выводных конца;

- УАД-72Ф-2 - фланцевый; 2 выводных конца.

Технические характеристики УАД-72:

Синхронная частота вращения - 3000 мин^-1.

Номинальная частота вращения:

- в трехфазном режиме - 2700 мин^-1;

- в однофазном режиме - 2750 мин^-1.

Номинальный ток:

- в трехфазном режиме - 0,4 А;

- в однофазном режиме - 0,42 А.

Номинальная мощность:

- в трехфазном режиме - 70 Вт;

- в однофазном режиме - 50 Вт.

КПД:

- в трехфазном режиме - 65%;

- в однофазном режиме - 60%.

Емкость конденсатора - 5 мкФ.

Коэффициент максимального момента - 1,5.

Кратность пускового момента:

- в трехфазном режиме - 1,5;

- в однофазном режиме - 0,1.

Кратность пускового тока:

- в трехфазном режиме - 6;

- в однофазном режиме - 5.

Напряжение сети однофазного и трехфазного переменного тока - 220 В.

Частота сети однофазного и трехфазного переменного тока - 50 Гц.

Режим работы УАД-72 - продолжительный.

Минимальная наработка - 3000 ч.

Габаритные размеры - 275×143,78×75 мм.

Двигатели УАД-72 изготавливаются с одним или двумя выходными концами вала.

Способ монтажа:

- с фланцем на корпусе;

- крепление хомутом.

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +85° С.

Давление - от 450 мм рт. ст. до 760 мм рт. ст.

Относительная влажность воздуха при температуре +40° С - до 98%.

Двигатель УАД-72 работает в тяжелых условиях, выдерживая:

- вибрацию с ускорением - до 50 м/с²;

- удары с ускорением - до 300 м/с².

Исполнения для сухого и влажного тропического климата.

Исполнение электродвигателя - закрытое необдуваемое.

Рабочее положение вала - произвольное.

Рабочая среда - невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры двигателя в недопустимых пределах.

Защита от росы; грибков; плесени; бактерий.

Электродвигатели УАД-72 представляют собой асинхронную приводную электрическую машину с короткозамкнутым ротором типа «беличья клетка».
