Описание товара

ЭК9-181

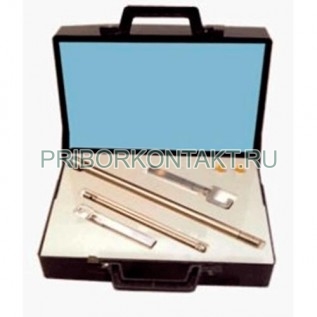

Набор мер волнового сопротивления образцовый ЭК9-181 (ЭК9181, ЭК-9-181, ЭК 9 181, ЭК-9181, ЭК 9181, ЭК9 181, ЕК9-181, ЕК9181, ЕК-9-181, ЕК 9 181, ЕК-9181, ЕК 9181, ЕК9 181)

Набор мер волнового сопротивления образцовый ЭК9-181 предназначен для поверки измерителей параметров СВЧ трактов и компонентов, а также автоматизированных измерительных систем С9-11, С9-12 по коэффициенту стоячей волны, по напряжению КСВН и волновому сопротивлению во временной области.
В состав набора мер волнового сопротивления образцовых ЭК9-181 входят нагрузки Э9-164, Э9-165, Э9-166, Э9-167, Э9-168, Э9-169, Э9-170, Э9-171.
Технические характеристики изделий наборы мер волнового сопротивления образцовый ЭК9-181:
Диапазон частот - от 0 ГГц до 4 ГГц
Волновое сопротивление - 50 Ом.

Тип нагрузки

Сопротивление постоянному току

КСВН

Э9-164

от 48,9 Ом до 50,9 Ом

1+0,05

Э9-165

от 58,5 Ом до 60,9 Ом

1,2±0,05

Э9-166

от 68,4 Ом до 71,2 Ом

1,4±0,1

Э9-167

от 35 Ом до 36,4 Ом

1,4±0,1

Э9-168

от 98 Ом до 102 Ом

2±0,1

Э9-169

от 24,4 Ом до 25,4 Ом

2±0,1

Э9-170

от 147 Ом до 153 Ом

3±0,2

Э9-171

от 16,4 Ом до 17 Ом

3±0,2

Диапазон частот - от 0 ГГц до 3 ГГц

Волновое сопротивление - 75 Ом.

Тип нагрузки

Сопротивление постоянному току

КСВН

Э9-172

от 73,5 Ом до 76,5 Ом

1+0,05

Э9-173

от 88 Ом до 91,6 Ом

1,2±0,05

Э9-174

от 102,9 Ом до 107,1 Ом

1,4±0,1

Э9-175

от 52,5 Ом до 54,7 Ом

1,4±0,1

Э9-176

от 147 Ом до 153 Ом

2±0,1

Э9-177

от 36,7 Ом до 38,2 Ом

2±0,1

Э9-178

от 221,5 Ом до 230,5 Ом

3±0,2

Э9-179

от 24,4 Ом до 25,4 Ом

3±0,2
Предельное отклонение волнового сопротивления изделия набор мер волнового сопротивления образцовый ЭК9-181 от номинального значения не превышает значений, приведенных в таблице 1;
Таблица 1 Предельное отклонение волнового сопротивления изделий набор мер волнового сопротивления образцовый ЭК9-181
Наименование
Предельное отклонение волнового сопротивления
фазосдвигающего участка
отражающего участка
Мера с соединителем типа III
±0,7%
±0,7%
Мера с соединителем типа IX
±1,0%
±1,5%
Значения волнового сопротивления отражающего участка меры в сечениях, отстоящих от плоскости отсчета соединителя меры на расстоянии (n∙20±2,5)мм, находятся в пределах:
- (25±0,18) Ом - для меры с соединителем типа III;
- (25±0,38) Ом - для меры с соединителем типа IX;
Пределы допускаемой погрешности определения волнового сопротивления в сечениях отражающего участка изделия набор мер волнового сопротивления образцовый ЭК9-181без учета несоответственности соединителя входного измерительного тракта поверяемого прибора не более:
- 0,3% - для меры с соединителем типа III;
- 0,7% - для меры с соединителем типа IX.
Значения среднего волнового сопротивления по длине отражающего участка меры:
- (25±0,18) Ом - для меры с соединителем типа III;
- (25±0,38) Ом - для меры с соединителем типа IX;
Пределы допускаемой погрешности определения среднего волнового сопротивления по длине отражающего участка мера без учета несоответственности соединителя входного измерительного тракта поверяемого прибора не более:
- ±0,3%- для меры с соединителем типа III;
- ±0,4%- для меры с соединителем типа IX;
Значения КСВН мер находятся в пределах:
- 2,00±0,05 - для меры с соединителем типа III;
- 2,00±0,10 - для меры с соединителем типа IX;
Пределы допускаемой основной погрешности определения КСВН и фазы коэффициента отражения (КО) изделия набор мер волнового сопротивления образцовый ЭК9-181 не превышают значении, приведенных в таблице 2;
Таблица 2 Пределы допускаемой основной погрешности определения КСВН и фазы коэффициента отражения (КО) изделия набор мер волнового сопротивления образцовый ЭК9-181
Наименование
Предел допускаемой погрешности измерения
по КСВН
по фазе КО
в диапазоне частот
1ГГц-18ГГц
1ГГц-26ГГц
1ГГц-10ГГц
1ГГц- 18ГГц
10ГГц- 26ГГц
мера с соединителем типа III
1%
-
1º
1º
-
мера с соединителем типа IX
-
2%
1º
-
2º
Значения длин отражающих участков L и фазосдвигающих участков lизделия набор мер волнового сопротивления образцовый ЭК9-181 соответствуют значениям, приведенным в таблице 3;
Таблица 3 Значения длин отражающих участков L и фазосдвигающих участков l изделия набор мер волнового сопротивления образцовый ЭК9-181
Наименование
Длина участка
L
l
мера с соединителем типа III
275мм
15мм+0,18мм
мера с соединителем типа IX
175мм
10мм+0,15мм
Масса изделия набор мер волнового сопротивления образцовый ЭК9-181 в футляре - не более 4кг;
Габаритные размеры набора мер в футляре - не более 373x188x87мм;
Средний ресурс не менее:
- 5000 .подключений - для мер с соединителем типа III;
- 200 подключений - для мер с соединителем типа IX;
Средний срок службы изделия не менее 10 лет.
