Набор мер ЭК9-145

Набор мер образцовых полного и волнового сопротивления I разряда ЭК9-145

Также этот прибор может называться: ЭК9145, ЭК9 145, ЕК9-145, ЕК9145, ЕК9 145, ek9-145, ek9145, ek 9145.

ЭК9-145 наборы мер полного и волнового сопротивления I разряда применяются:

- для проверки приборов для измерения параметров элементов и трактов с распределенными параметрами с соединителем типа III по ГОСТ 13317, ГОСТ РВ 51914;

- для измерения волнового и полного сопротивления в радиоизмерительной, антенной технике и технике СВЧ в лабораторных и цеховых условиях.

Частотный диапазон - от 4 ГГц до 18 ГГц.

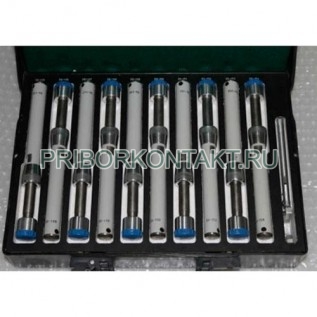

В набор мер ЭК9-145 входят меры волнового сопротивления - согласованная эталонная нагрузка (Э9-145) и меры полного сопротивления - рассогласованные нагрузки с переменной фазой коэффициента отражения (Э9-146, Э9-147, Э9-148, Э9-149, Э9-150, Э9-151, Э9-152, Э9-153, Э9-154).

Технические характеристики нагрузок представлены в Таблице 1.

Технические характеристики ЭК9-145:

КСВН поглотителя загрузок - не более 1,15.

Непостоянство КСВН нагрузки при перемещении поглотителя - не более ±0,4%.

Предельное значение СВЧ мощности, рассеиваемой на нагрузках - 0,5 Вт.

Масса набора мер в футляре - 6 кг.

Габаритные размеры - 300x315x115 мм.

Таблица 1

Предприятие-изготовитель предоставляет гарантию соответствия набора мер ЭК9-145 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
